Оборудование слива/налива нефтепродуктов предназначено для перекачивания нефти, жидких продуктов ее переработки и других жидкостей в различные емкости. Также оно обеспечивает автоматизированное измерение массы или объема жидкостей и автоматическое прекращение наполнения резервуаров при достижении заданного уровня или определенной дозы. Сливные установки применяются на предприятиях нефтяной, химической, нефтехимической промышленности, нефтеперерабатывающих заводах, нефтебазах и многих других объектах.
В зависимости от сферы применения различают несколько разновидностей сливо-наливных устройств. Они отличаются особенностями конструкции и набором технических характеристик.

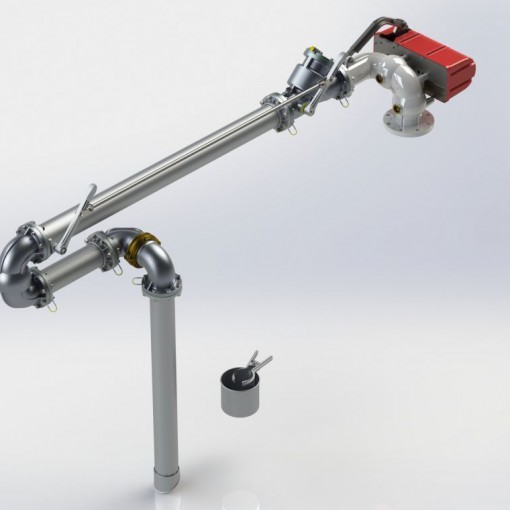

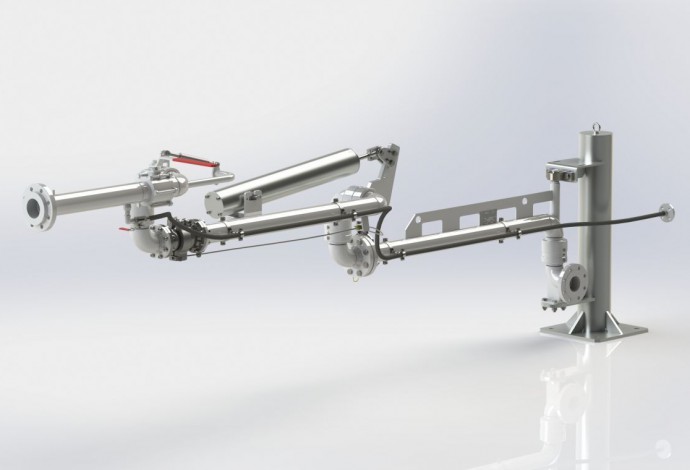

Это одна из наиболее часто используемых разновидностей наливного оборудования. Оно применяется для закрытого налива светлых продуктов переработки нефти в ж/д цистерны. Установки подходят для любых типов емкостей и полностью отвечают требованиям безопасности, принятым на железнодорожном транспорте.
Технические характеристики и особенности оборудования
| Легкое и быстрое перемещения из гаражного положения в рабочее за счет двухрядных подшипников с пониженным коэффициентом трения. |
| Специальный прижимной механизм, обеспечивающий постоянный прижим крышки к горловине с учетом проседания цистерны при наполнении. |
| Гибкий рукав, позволяющий отводить пары, образующиеся в зоне налива в систему рекуперации, что обеспечивает соблюдение требований по охране труда и защите окружающей среды. |
| Возможность оснащения датчиком предельного уровня, массовым или объемным расходомером, уровнемером, запорно-регулирующей арматурой, датчиками положения, системой обогрева для перекачки вязких нефтепродуктов и прочими средствами автоматизации. |

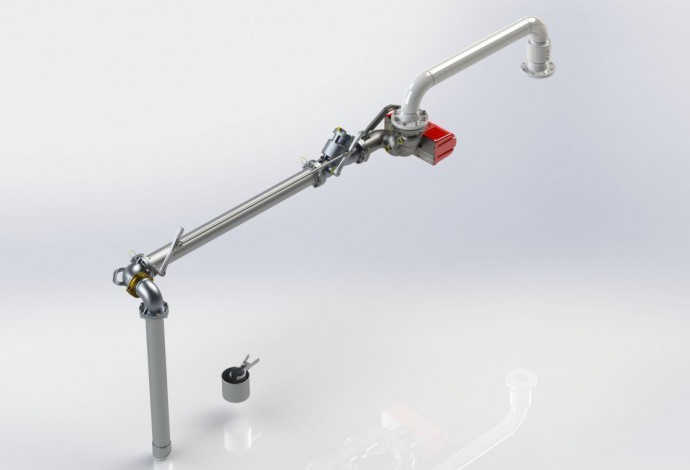

Обычно оно представляет собой целый комплекс устройств, в состав которого может входить установка налива автоцистерны, обслуживающая площадка с переходным трапом, система управления и измерительный модуль. Его можно использовать для наполнения любых типов цистерн. Комплекс может оснащаться устройствами верхнего, нижнего или комбинированного налива нефтепродуктов. Обслуживающая площадка с переходным трапом обеспечивает удобный, быстрый и безопасный доступ оперативного персонала в автоцистерну.
Технические характеристики и особенности оборудования
| Телескопический наконечник позволяет адаптировать установку под различные модели цистерн. |
| Специальный механизм прижатия обеспечивает плотный контакт крышки и горловины при проседании автоцистерны под тяжестью нефтепродукта. |
| Крышка конусной формы совместима с любым видом горловины, используемой на транспорте для перевозки нефтепродуктов. |
| Пары продукта, образующиеся и вытесняемые при наливе, отводятся в систему рекуперации с помощью гибкого шланга. |
| Возможно оснащение сливо-наливного оборудования различными средствами автоматизации (датчики предельного уровня, уровнемеры, система подогрева вязких нефтепродуктов и пр.). |
| Оперативное перемещение между рабочим и гаражным состоянием. |
Наливное устройство для цистерн обычно комплектуется измерительным модулем, который позволяет осуществлять учет и дозирование нефтепродуктов. Он состоит из электронасоса, фильтра-газоотделителя, расходомера, запорно-регулирующей арматуры и различного вспомогательного оборудования.

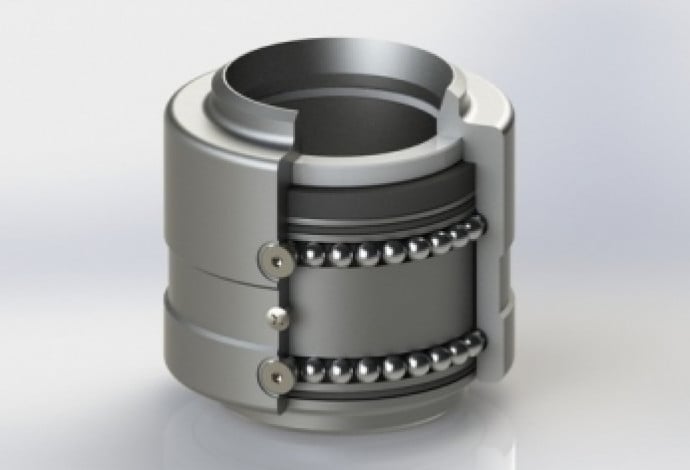

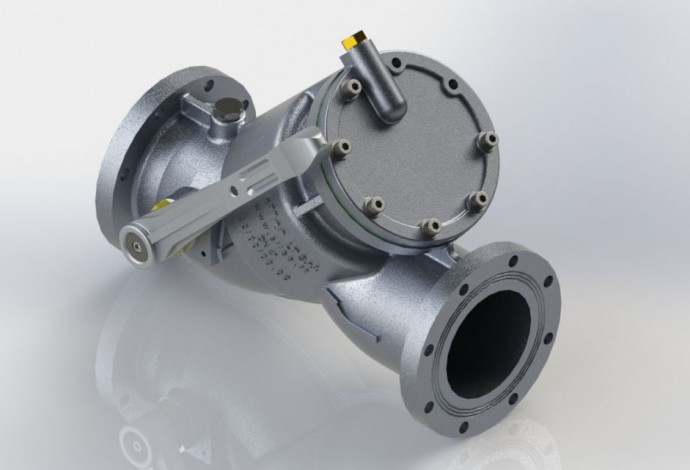

Обычно их применяют для аварийного откачивания жидкостей из неисправных емкостей. Чаще всего сливные устройства используются при потере герметичности или дефектах нижнего сливного прибора ж/д цистерны. Оборудование оснащается двухрядными подшипниками качения с термически обработанными дорожками. Такое решение обеспечивает быстрое приведение установки из гаражного в рабочее положение и обратно.
Устройства слива нефтепродуктов могут комплектоваться:
Кроме того, при покупке сливного устройства можно дополнительно заказать его оснащение средствами автоматизации, например датчиками положения стояка слива/налива.

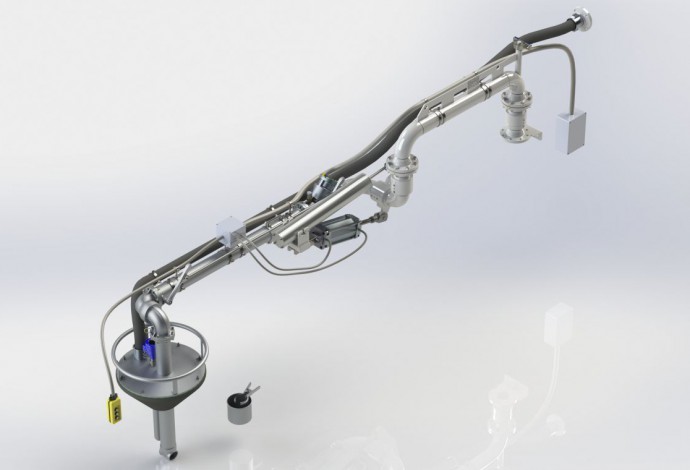

Эти сливно-наливные устройства предназначены для работы с высокоагрессивными жидкостями, в том числе щелочами и кислотами. Они обладают фторопластовым покрытием, которое отличается повышенной устойчивостью к воздействию большинства химически активных продуктов. Фторопласт способен противостоять даже тем агрессивным жидкостям, с которыми не справляются лучшие марки кислотостойких сталей и сплавов.
Технические характеристики и особенности оборудования
| Высококачественные подшипники позволяют легко и без задержек переводить установки из гаражного положения в рабочее и обратно. |
| Постоянный прижим крышки к наливной горловине гарантируется специальным механизмом прижатия, который компенсирует проседание цистерны под тяжестью продукта. |
| Соответствие требованиям стандартов по охране труда и экологической безопасности достигается за счет отведения вытесняемых паров через гибкий рукав в систему рекуперации и обезжиривания. |
В зависимости от конкретных целей и пожеланий заказчика футерованные консоли могут оснащаться датчиком предельного уровня, уровнемером, расходомером массового или объемного типа, отсечной и регулирующей арматурой, средствами автоматизации.

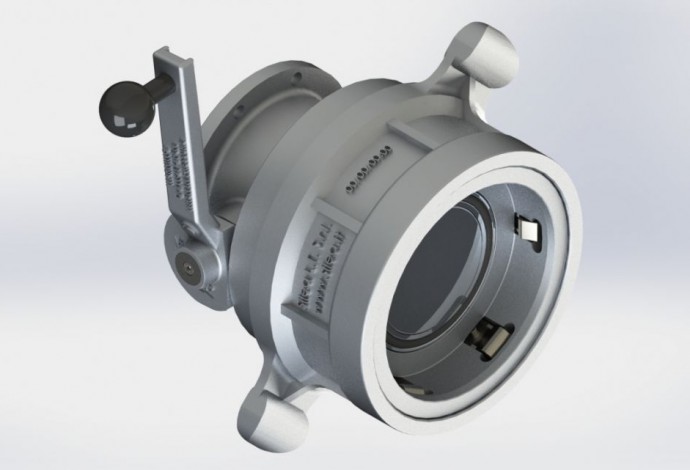

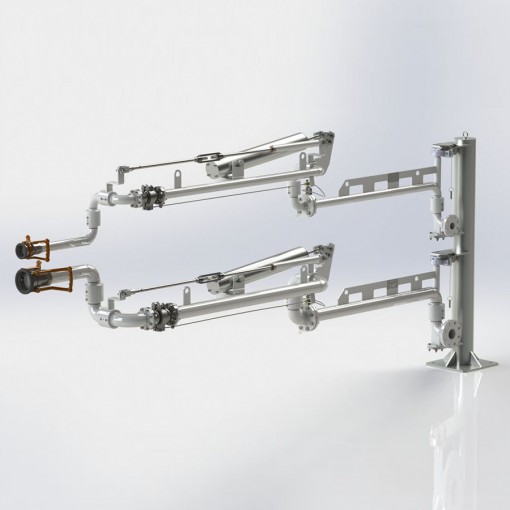

Данное наливное оборудование предназначено для герметичного наполнения железнодорожных цистерн и танк-контейнеров сжиженными углеводородными газами верхним способом. Оно оснащается механизмом быстрого сухого соединения с запорной арматурой, фланцами или переходными штуцерами различной конструкции, а также специальными захватами.
Технические характеристики и особенности оборудования
| Легкость перемещения из гаражного в рабочее положения. Она достигается за счет высококачественных подшипников с термообработанными поверхностями качения. |
| Безопасность расстыковки оборудования от наполняемого резервуара. Обеспечивается с помощью линий продува и сброса. |
| Гибкость комплектации. Оборудование может оснащаться датчиками уровня, расходомерами, запорно-регулирующей арматурой и различными средствами автоматизации. |

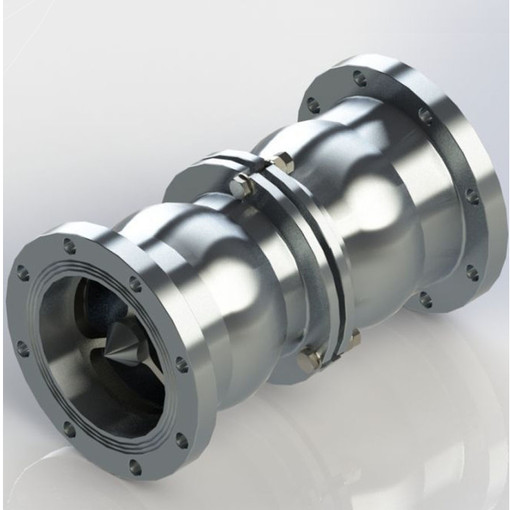

По желанию заказчика сливо-наливные устройства могут комплектоваться разрывными муфтами. Эти фитинги предотвращают повреждение оборудования и разлив продукта при случайном движении транспортного средства в процессе налива.

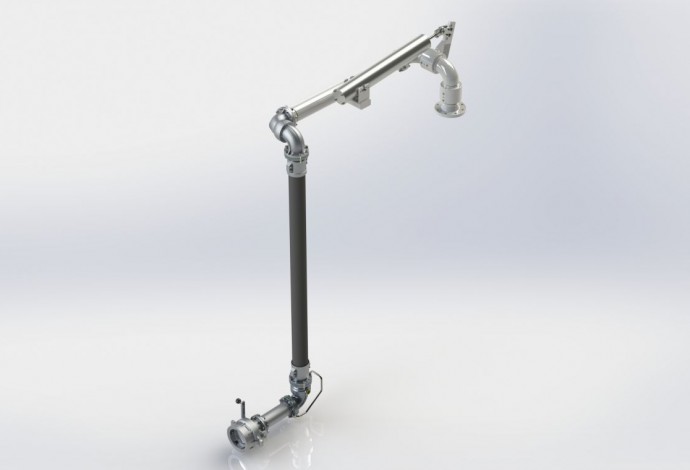

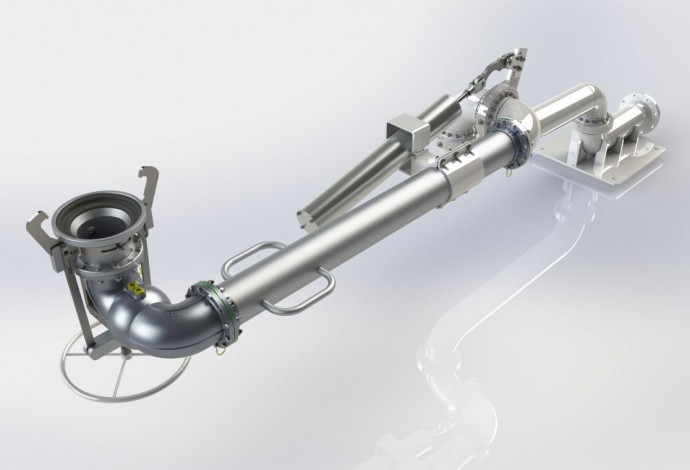

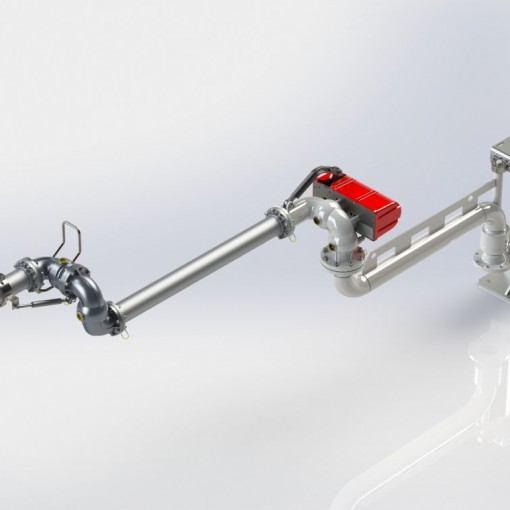

Предназначены для герметичного наполнения автомобильных цистерн и танк-контейнеров сжиженными углеводородными газами нижним способом. Оборудование обеспечивает надежное соединение с запорной арматурой транспортного средства с помощью быстроразъемного механизма сухого типа, различных переходных штуцеров или фланцев. Перемещение устройства из гаражного состояния в рабочее осуществляется с помощью подшипникового узла, имеющего термообработанные дорожки качения с минимальным коэффициентом трения.
Технические характеристики и особенности оборудования</p
| Наличие линий продувки и сброса. Они обеспечивают безопасную расстыковку устройств с наполняемым резервуаром. |
| Различная комплектация. Оборудование может оснащаться массовыми или объемными расходомерами, датчиками предельного уровня, запорно-регулирующей арматурой, различными средствами автоматизации. |
| Возможность оснащения разрывными муфтами. Эти устройства позволяют исключить аварийные последствия, связанные со случайным движением транспортного средства с подсоединенной наливной установкой. |
Технология тактового налива часто применяется на нефтеперерабатывающих предприятиях, поскольку обеспечивает максимальную экономическую эффективность, высокую экологическую безопасность и оптимальные условия труда. Ее обычно используют для наполнения железнодорожных цистерн через телескопические трубы одновременно на двух ж/д путях. Устройство тактового налива нефтепродуктов также позволяет выполнять автоматическое взвешивание жидкости.
Технические характеристики и особенности оборудования
| Система верхнего налива обеспечивает высокую производительность наполнения емкостей на каждую рабочую точку. |
| Установка цистерн для наполнения продуктом производится с помощью локомотива. |
| Для перемещения и погружения наливной трубы в люк цистерны применяется пульт управления, расположенный в операторной. |
| После заполнения одной цистерны с помощью маневровой установки осуществляется позиционирование следующей цистерны под устройство налива нефти. |

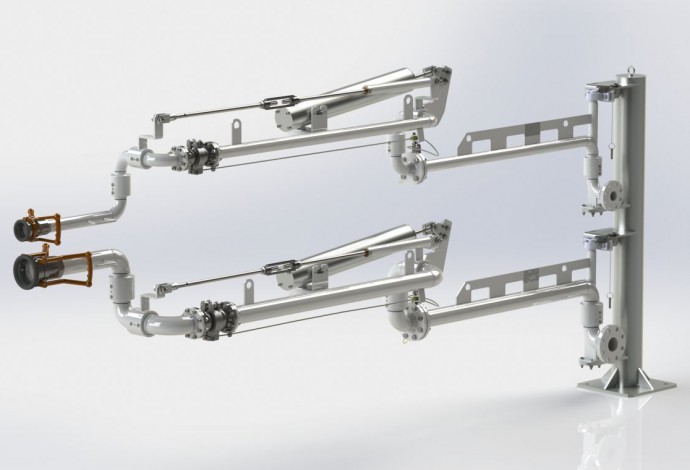

Оборудование обеспечивает быстрое и безопасное заполнение крупных резервуаров, используемых на водном транспорте. Они соответствуют всем стандартам по охране труда и окружающей среды.
Технические характеристики и особенности оборудования
| Самонесущая и полностью сбалансированная конструкция гарантирует качественный налив нефтепродуктов. |
| Отсутствие необходимости в трудоемком техническом обслуживании (все сервисные работы производятся без демонтажа оборудования или установки лесов). |
| Возможность дополнительного оснащения средствами автоматизации и другими современными системами. |
Танк-контейнеры – это очень удобное транспортное оборудование, которое часто применяется в мультимодальных грузоперевозках на дальние расстояния. Их можно перевозить на разных видах транспорта – морском, железнодорожном, автомобильном. Это позволяет оптимизировать логистику, сократить сроки обработки грузов и снизить сопутствующие расходы.
Наливное оборудование для танк-контейнеров рассчитано на быстрое заполнение емкостей с учетом требований техники безопасности и охраны труда. Различные конструкционные решения позволяют избежать перерасхода или разлива продукта.
Устройства для слива или налива нефтепродуктов должны отвечать различным государственным и отраслевым стандартам.
Наибольшая безопасная скорость налива или слива жидкости зависит от типа нефтепродукта и его характеристик, диаметра и вида материала стенок трубопровода. Она устанавливается в соответствии с рекомендациями по предотвращению опасной электризации продуктов переработки нефти при наливе в вертикальные и горизонтальные резервуары.
