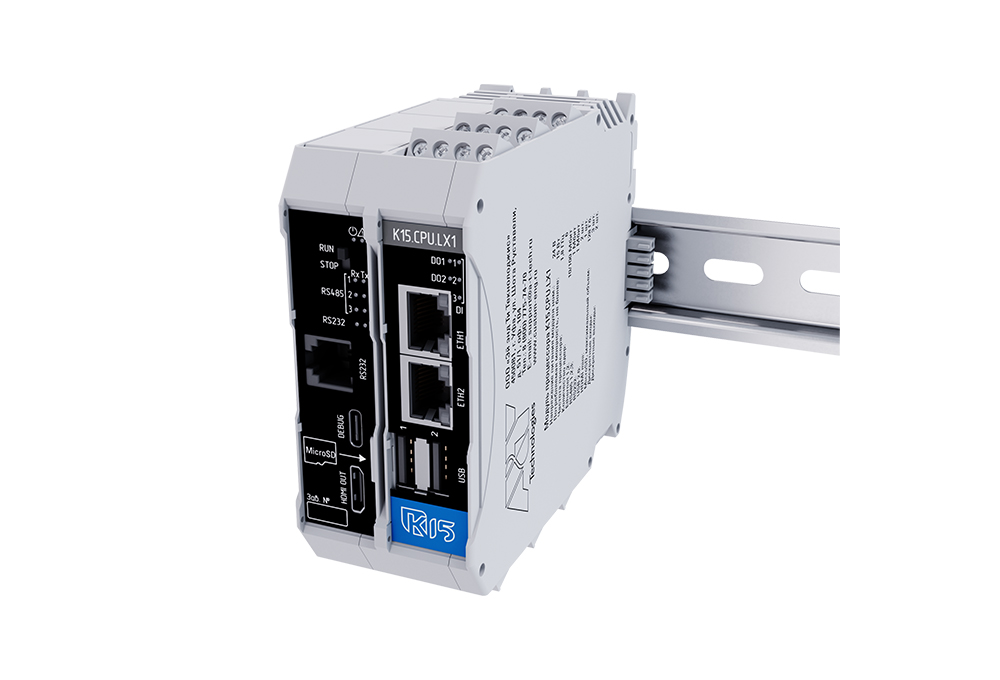

Высокопроизводительный свободно программируемый логический контроллер серии «К15.CPU.LX1» с операционной системой на базе Linux, предназначен для решения широкого круга задач автоматизации в сферах нефтедобычи, переработки, энергетики, машиностроения и других областях промышленности. ПЛК применяется как самостоятельное изделие, так и в составе «корзины» модулей расширения ввода/вывода «К15». Имеет предустановленный программный пакет, для возможности программирования ПЛК в среде Codesys 3.5, используя языки МЭК.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

ГАРАНТИЯ 36 МЕСЯЦЕВ

ЛЕГКОСТЬ ПРОГРАММИРОВАНИЯ

  • Операционная система реального времени Linux Ubuntu 18.04
  • Программирование в среде разработки Codesys 3.5 на языках МЭК (опционально)

ЗАПАС ПРОИЗВОДИТЕЛЬНОСТИ

  • Высокопроизводительный 64 битный 6 ядерный процессор RK 3399 с частотой до 1,8гГц.
  • 4 Гигабайта оперативной памяти типа DDR3
  • 32 Гигабайта встроенной высокоскоростной памяти

БОЛЬШИЕ КОММУНИКАЦИОННЫЕ ВОЗМОЖНОСТИ

  • 2 х Ethernet 10/100 Base-T
  • 3 х RS-485 c гальванической развязкой (до 115200)
  • 1 x RS-232 с гальванической развязкой (до 115200)
  • 1 х CAN (до 1Mbit)
  • протоколы Modbus RTU, DCON (ADAM) и другие (опционально)
  • Наличие двух портов USB 3.0
  • Видеовыход HDMI V2.0

ИНФОРМАТИВНАЯ ИНДИКАЦИЯ

ВСТРОЕННЫЕ ДИСКРЕТНЫЕ КАНАЛЫ ВВОДА ВЫВОДА 3 х DI, 2 х DO

ЛЕГКОЕ МАСШТАБИРОВАНИЕ

  • Масштабируется модулями ввода вывода серии «K15.XXX» посредством шины T-BUS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «K15.CPU.LX1»

Назначение: Высокопроизводительный свободно программируемый логический контроллер
Температура: минус 20…плюс 60 °С
Программирование: Среда разработки Codesys 3.5 (опция)
Базовая версия c ОС Linux программируется с помощью, C/C++, Python и др.
Визуализация: Codesys WebVisu встроенный web-сервер (опция)
ОС: Linux Ubuntu 18.04
Процессор: Rockchip RK3399 ( 6 ядерный процессор с частотой до 1,8ГГц )
ОЗУ: 4 Гбайт (DDR3-1333MHz)
Флеш-карта: до 128 Гбайт SDXC
Системная флеш-память: 32Гбайт (High-speed eMMC 5.1)
Ethernet: 2 порта Ethernet 10/100 Base-T,
протокол Modbus TCP, OPC UA, SNMP
RS-485: 3 изолированных порта,
протокол Modbus RTU, DCON (ADAM)
RS-232: 1 порт протокол Modbus RTU
CAN: 1 порт CAN, протокол CANopen
USB: 2 порта USB 3.0 для устройств ввода/вывода
HDMI: 1 порт HDMI 2.0
Шинный разъём: CAN, протокол CANopen
Дискретные входы: 3 канала =24В
Дискретные выходы: 2 канала (24B, 50мА)
Часы реального времени: энергонезависимые часы реального времени
Гальваническая изоляция: групповая изоляция дискретных входов - 3500 В
индивидуальная изоляция дискретных выходов - 2500 В
индивидуальная изоляция портов RS-485 - 5000 В
индивидуальная изоляция портов Ethernet - 1500 В
Напряжение питания: 24 В ±20%
Потребляемая мощность процессорного модуля: не более 15 Вт
Максимальная суммарная мощность подключаемых модулей ввода вывода не боле 100Вт
Габариты (В x Ш x Г): 109х45х113 мм
Соответствие ГОСТ: соответствует ГОСТ 51840-2001 "Программируемые контроллеры"
Подключение: модульная конструкция, сборная шина CAN и питания модулей
Крепление: крепление на дин-рейку
Гарантия: 36 месяцев
