Преимущества:
ИНФОРМАЦИЯ
Модуль аналогового ввода «K15.AI8.RS» серии «RS» предназначен для измерения тока в диапазоне 4-20 мA и передачи информации по интерфейсу RS-485. Может использоваться как отдельное устройство без процессорного модуля.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Максимальное количество подключаемых модулей на одну шину RS-485 |
128 |
|
Двухцветная индикация состояния каналов |
✓ |
|
Кнопка сброса к заводским настройкам |
✓ |
|
Программно подключаемый согласующий резистор 120 Ом |
✓ |
|
Гальваническая изоляция |
Групповая |
|
Виды защиты |
От перенапряжения, токовой перегрузки, переполюсовки по входу питания, интерфейсу и др. |
Коммуникационные характеристики
|
Интерфейс связи |
RS-485 |
|
Протокол обмена |
Modbus RTU |
|
Индикация приема/передачи RS-485 |
✓ |
|
Индикаторы состояния (наличие напряжения питания, ошибки, согласующего резистора) |
✓ |
|
Индикаторы состояния аналоговых каналов |
✓ |
Электрические характеристики
|
Диапазон напряжений питания модуля |
от 9 до 48 В |
|
Потребляемая мощность, не более |
1,5 Вт |
|
Количество аналоговых входов |
8 шт. |
|
Тип входного сигнала |
ток |
|
Диапазон преобразования |
4-20 мA |
|
Предел основной приве- денной погрешности |
0,1 % |
Условия эксплуатации
|
Температура |
от -40 до +60 °C |
|
Влажность |
от 10 до 90 % |
Механические характеристики
|

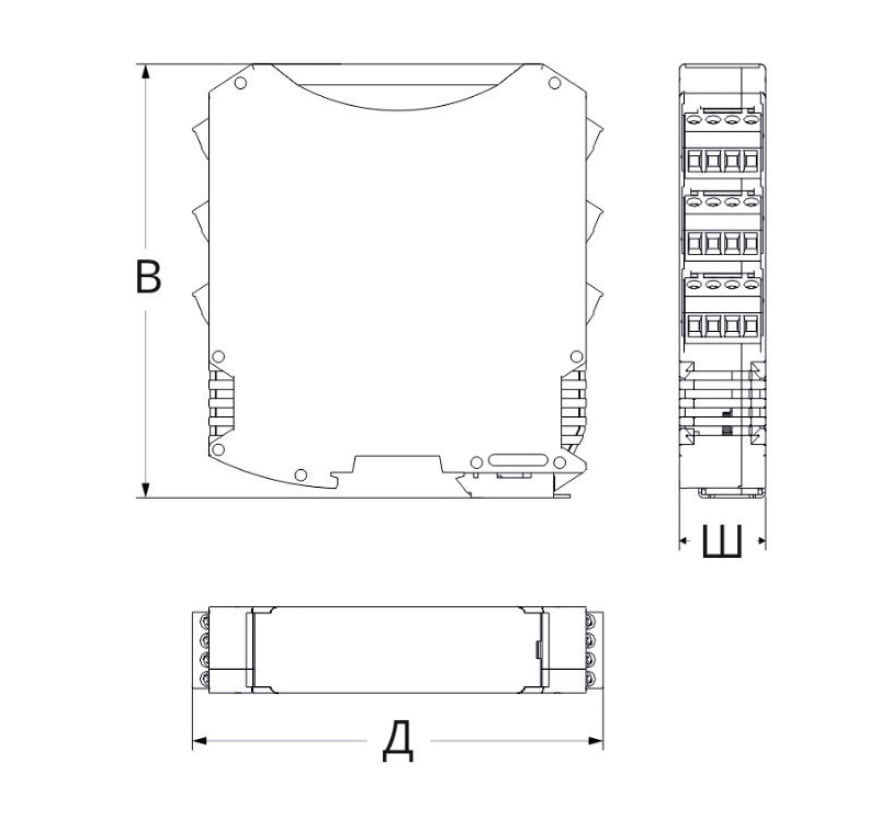

Размеры (Д х Ш х В) |
108х22,5х114 мм |
|
Масса, не более |
400 грамм |
|
Cтепень защиты корпуса |
IP20 |
|
Крепление |
DIN-рейка 35 мм |

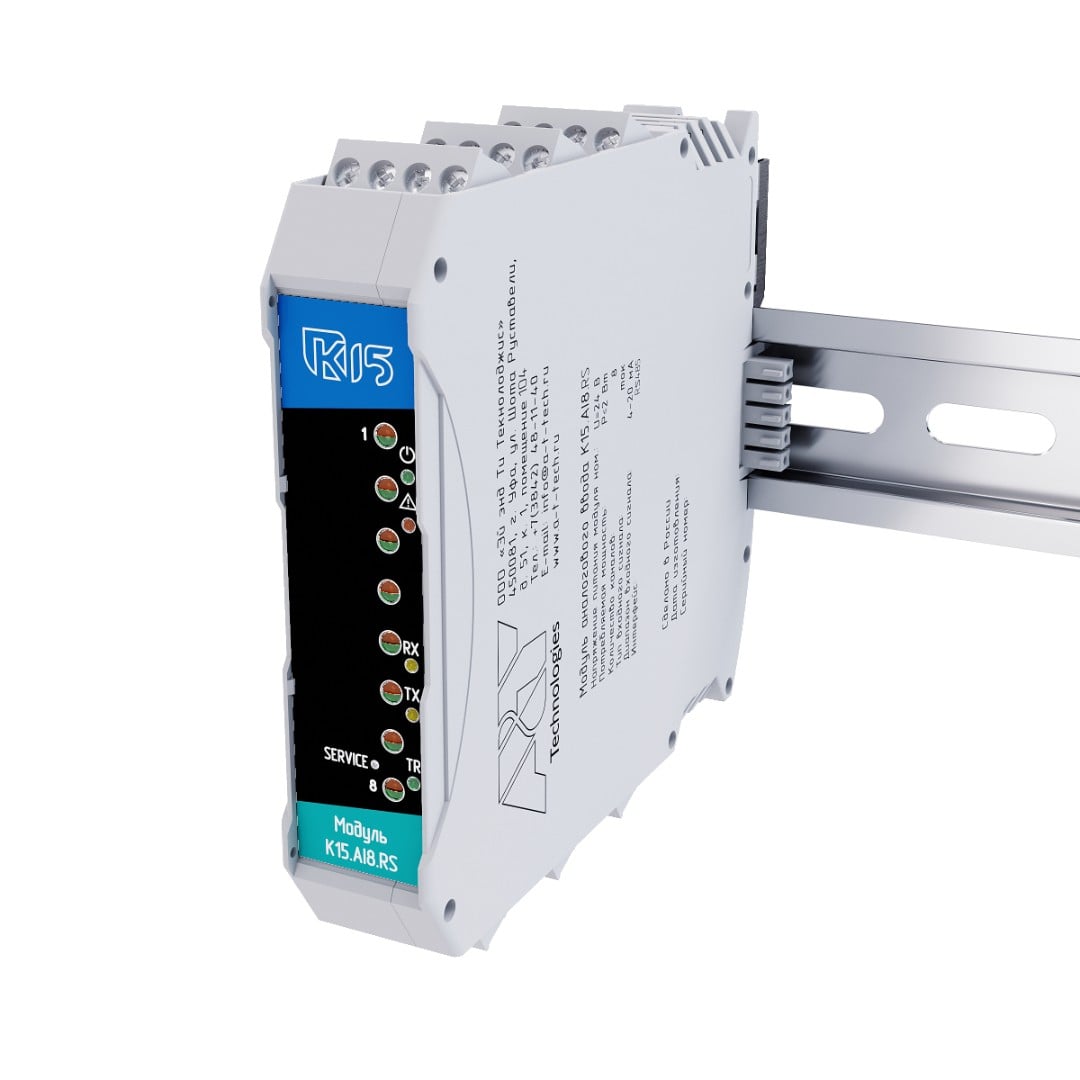

Модуль аналогового ввода «К15.AI8.RS»
Информация отсутствует
