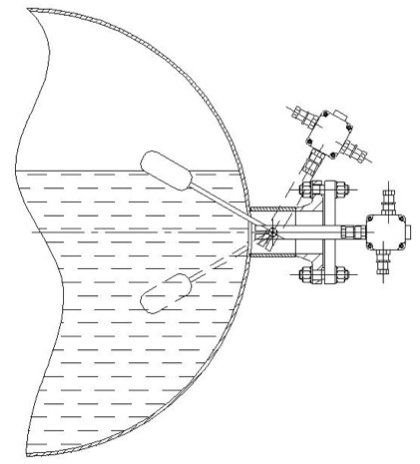

Инклинометр определяет угол наклона относительно нормали гравитационного поля Земли. Имеет взрывозащищенное исполнение в соответствии с классом 1Ex db IIC T6 Gb. Степень защиты корпуса — IP66/IP67. Используется в качестве индикатора, определяющего угол наклона поплавков, положение штанг, поверхностей и других объектов, к которым он прикреплен.
Инклинометры «Кастом Инжиниринг» выполнены в ударопрочном корпусе из резистентных к коррозии материалов. Резьбовая крышка и боковые заглушки имеют надежное уплотнение, исключающее контакт электронных компонентов с окружающей средой. Компактные габариты упрощают установку в труднодоступных местах. Наработка на отказ составляет 40 000 часов, минимальный срок службы — 10 лет.
| Основные | |||
| Диапазон измеряемых угловых перемещений | от 0 до 360 град. | ||
| Максимальный угол между начальной и конечной точками | 179 град. | ||
| Точность определения положения | 0,6 град. | ||
| Электрические | |||
| Напряжение питания | 24 В ±20% | ||
| Максимальная потребляемая мощность | 0,5 Вт | ||
| Электрическая прочность изоляции цепей | 1000 В | ||
| Защита по напряжению питания | от неправильной полярности | ||
| Коммуникационные | |||
| Унифицированная токовая петля | 4-20 мА | ||
| Интерфейс RS-485 | ModBus RTU | ||
| Индикатор передачи данных по RS-485 | V | ||
| Индикаторы настройки положения | V | ||
| Механические | |||
| Размеры (Д х Ш х В) | 179х122х76 мм | ||
| Масса, грамм | 1000 | ||
| Степень защиты корпуса | IP66/IP67 | ||
| Условия эксплуатации | |||
| Температура | от -40 до +60 °С | ||
| Влажность | от 10 до 90 % | ||
| Искробезопасные параметры | |||
| Маркировка взрывозащиты корпуса | 1Ex db IIC T6 Gb | ||

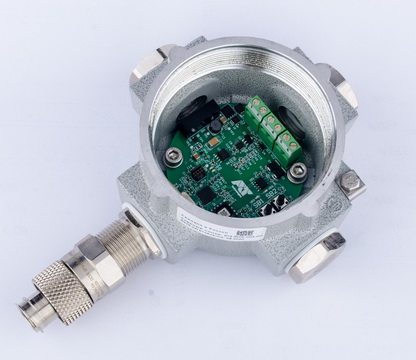

Индикатор угла наклона (инклинометр) «К15.001.INCL.xd»
