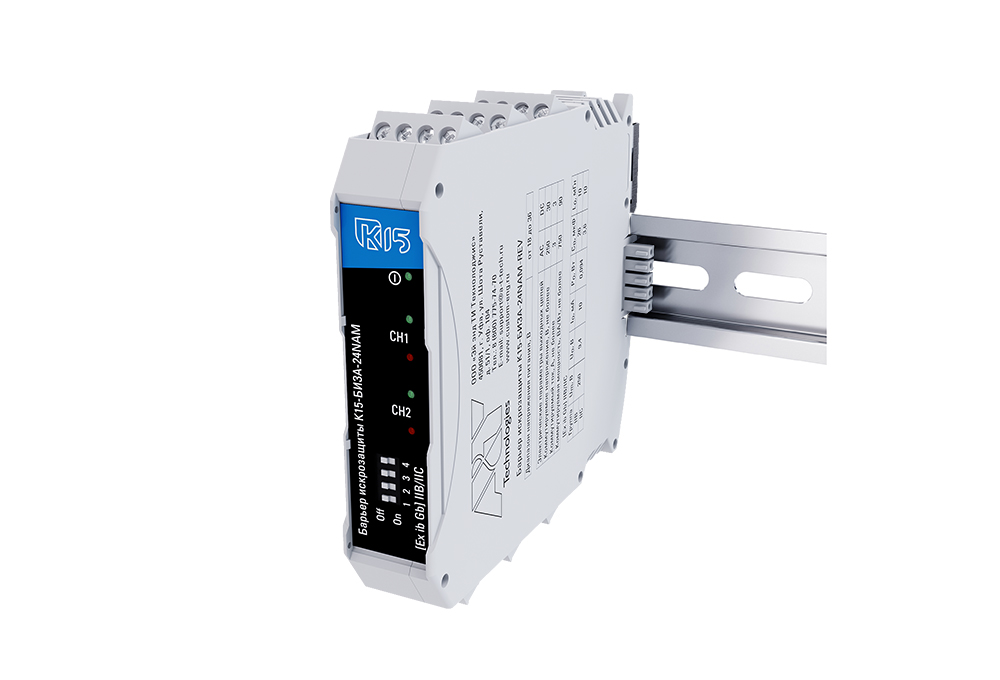

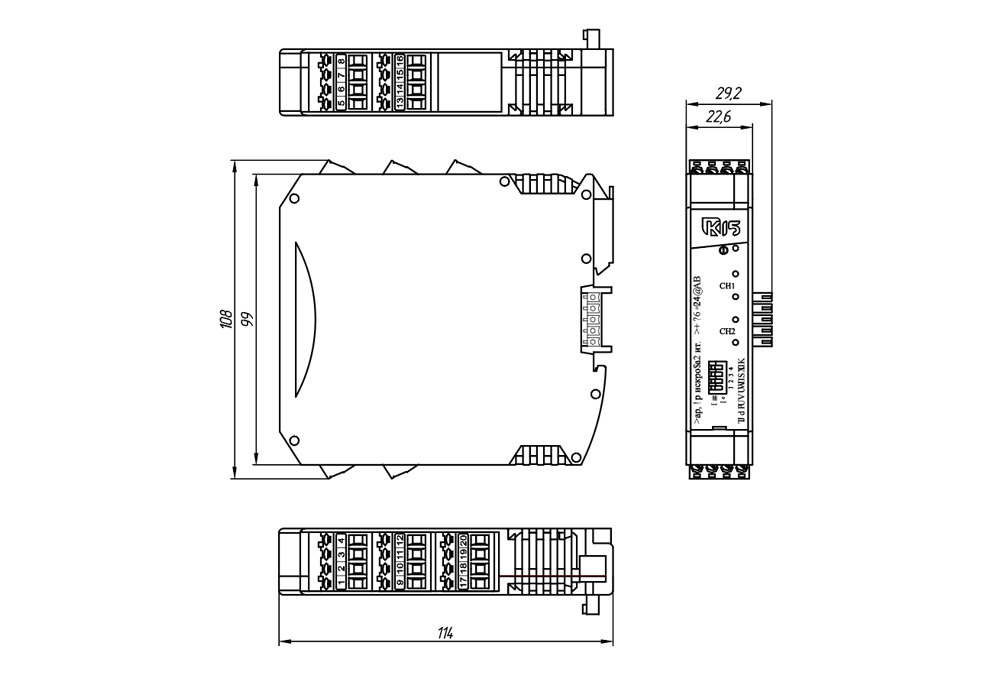

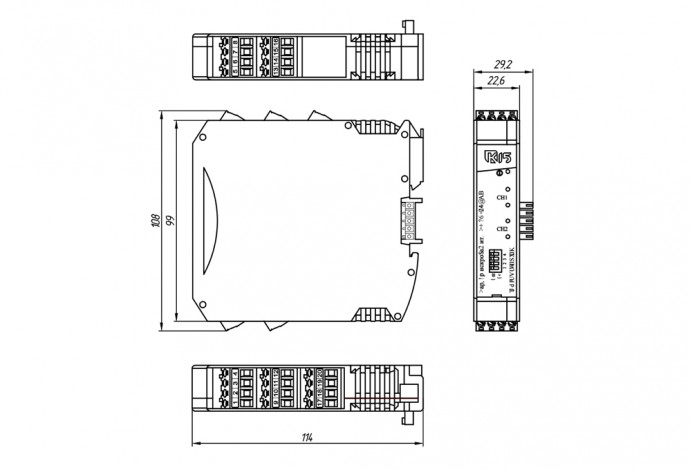

Барьер искрозащиты «К15-БИЗА-24NAM»

Узнать цену Заказать

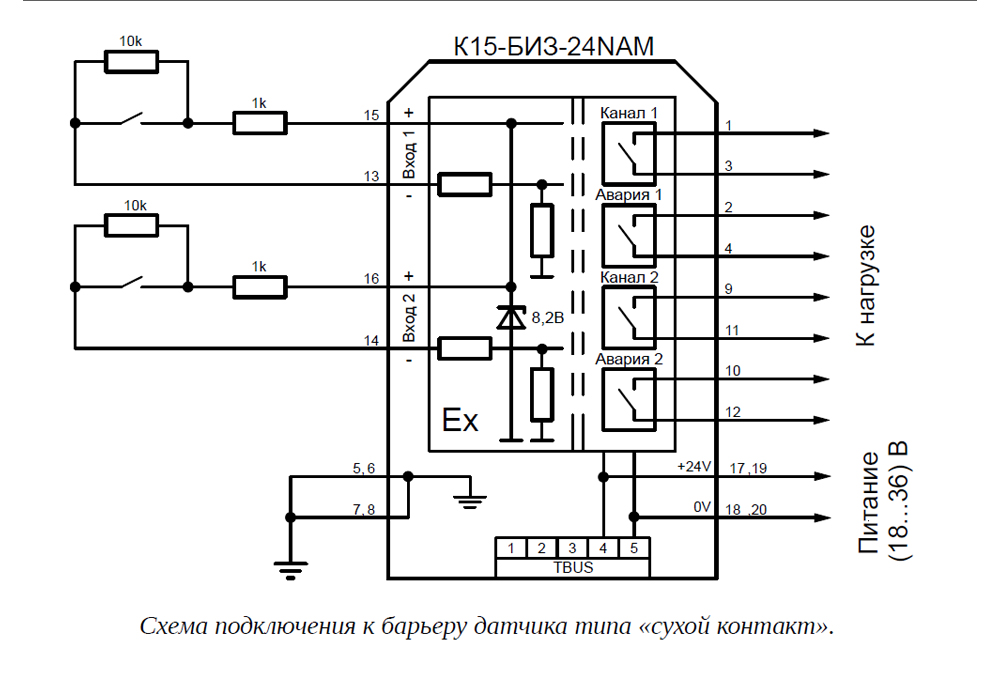

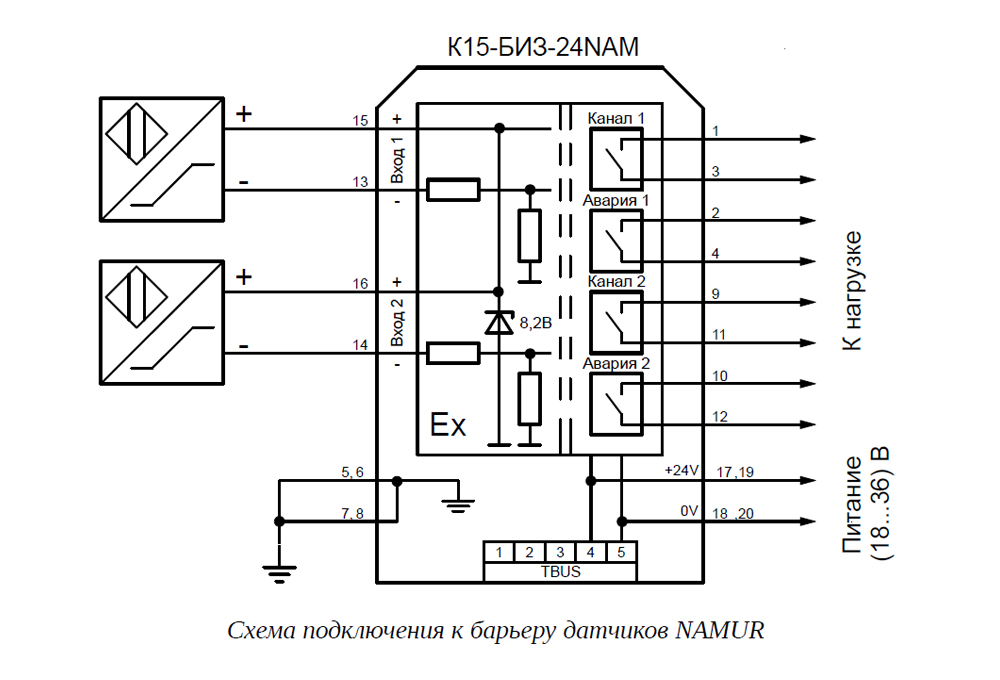

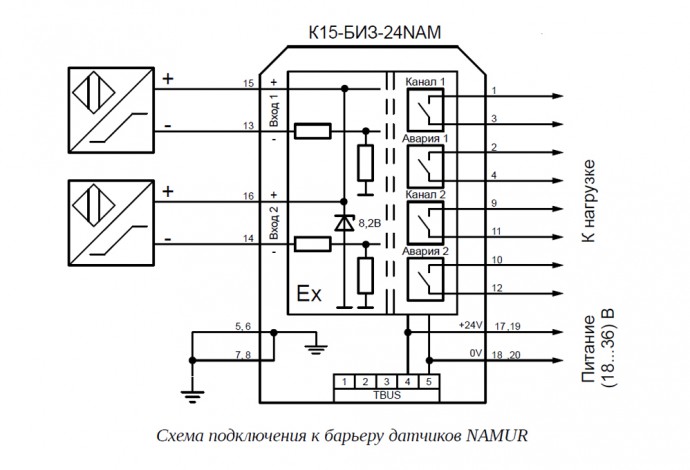

Барьеры искрозащиты «К15‑БИЗА‑24NAM» предназначены для приема по двум каналам входных сигналов от дискретных датчиков типа «сухой контакт» с поддержкой контроля цепи и дискретных датчиков с выходным сигналом по стандарту NAMUR (EN 60947‑5‑6), расположенных во взрывоопасной зоне и подключаемых с помощью двухпроводной линии связи.

Барьеры обеспечивают индикацию состояния подключенных датчиков и входных цепей.

Маркировка взрывозащиты [Ех ib Gb] IIB/IIC.

Параметры искробезопасных цепей

Параметр Значение
для группы IIB для группы IIC
Максимальное входное напряжение Um, В 250
Максимальное выходное напряжение UO, В 9,4
Максимальный выходной ток IO, мА 10
Максимальная выходная мощность, PO Вт 0,94
Максимальная внешняя емкость, CO мкФ 26 3,6
Максимальная внешняя индуктивность, LO мГн 10 10
Примечание ‑ напряжение Um это максимальное напряжение, которое может быть приложено к контактам неискробезопасных цепей барьера без нарушения взрывозащиты.



Основные электрические характеристики барьеров

Параметр Значение
Напряжение питания датчика, В 8,2 ± 0,1
Выходное сопротивление цепи питания датчика, Ом 990 ± 10
Верхний порог срабатывания для изменения коммутационного состояния, мА 1,8 ± 0,05
Нижний порог срабатывания для изменения коммутационного состояния, мА, 1,4 ± 0,05
Порог срабатывания для отключения (обрыва) цепи управления, мА 0,35 ± 0,05
Порог срабатывания для короткого замыкания в цепи управления, мА 6,0 ± 0,05
Гистерезис отключения и короткого замыкания цепи управления, мА 0,2
Напряжение питания барьеров, В от 18 до 36
Потребляемая мощность, Вт, не более 2,5
Электрическая прочность изоляции между входными цепями, выходными цепями и цепями питания, В 1500



Выходные характеристики барьеров

Параметр Значение
К15‑БИЗА‑24NAM‑REV К15‑БИЗА‑24NAM‑NO
Максимальная частота изменения коммутационного состояния, Гц, не менее 10 500
Максимальное коммутируемое напряжение постоянного тока, В, не менее 30 60
Максимальное коммутируемое напряжение переменного тока, В, не менее 250 60
Максимальный коммутируемый постоянный ток,А, не менее 3 0,5
Максимальный коммутируемый переменный ток,А, не менее 3 0,5
Максимальная коммутируемая мощность постоянного тока, Вт, не менее 150 30
Максимальная коммутируемая мощность переменного тока, ВА, не менее 1250 30
