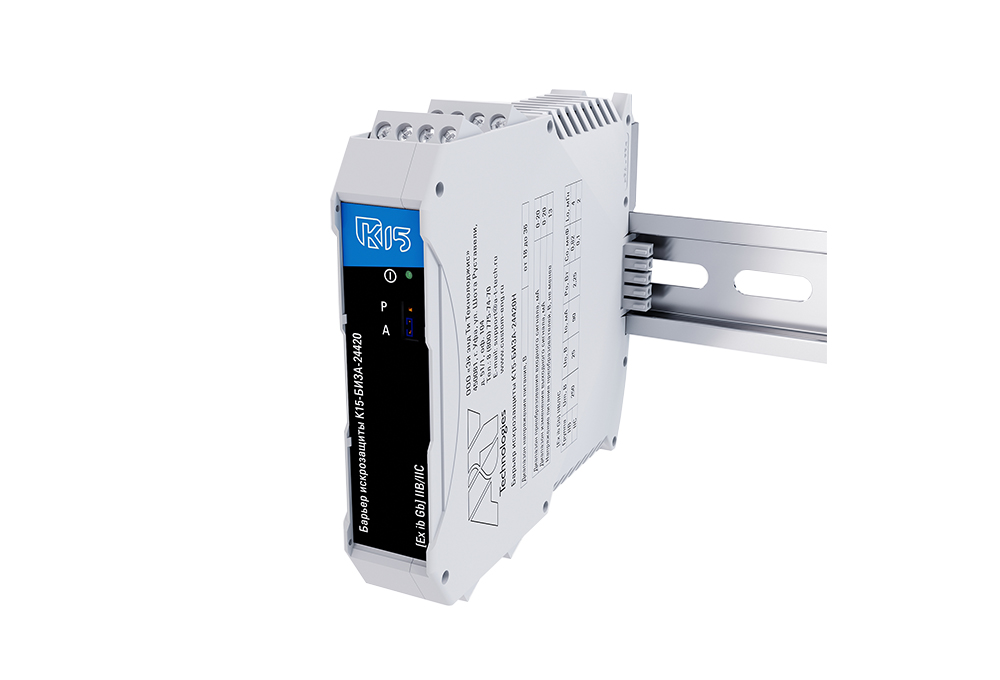

Барьеры искрозащиты «К15‑БИЗА‑24420» предназначены для:
Маркировка взрывозащиты [Ех ib Gb] IIB/IIC.
Параметры искробезопасных цепей
| Параметр | Значение | |
| для группы IIB | для группы IIC | |
| Максимальное входное напряжение Um, В | 250 | |
| Максимальное выходное напряжение UO, В | 25 | |
| Максимальный выходной ток IO, мА | 90 | |
| Максимальная выходная мощность, PO Вт | 2,25 | |
| Максимальная внешняя емкость, CO мкФ | 0,82 | 0,1 |
| Максимальная внешняя индуктивность, LO мГн | 4 | 2 |
| Примечание ‑ напряжение Um это максимальное напряжение, которое может быть приложено к контактам неискробезопасных цепей барьера без нарушения взрывозащиты. | ||

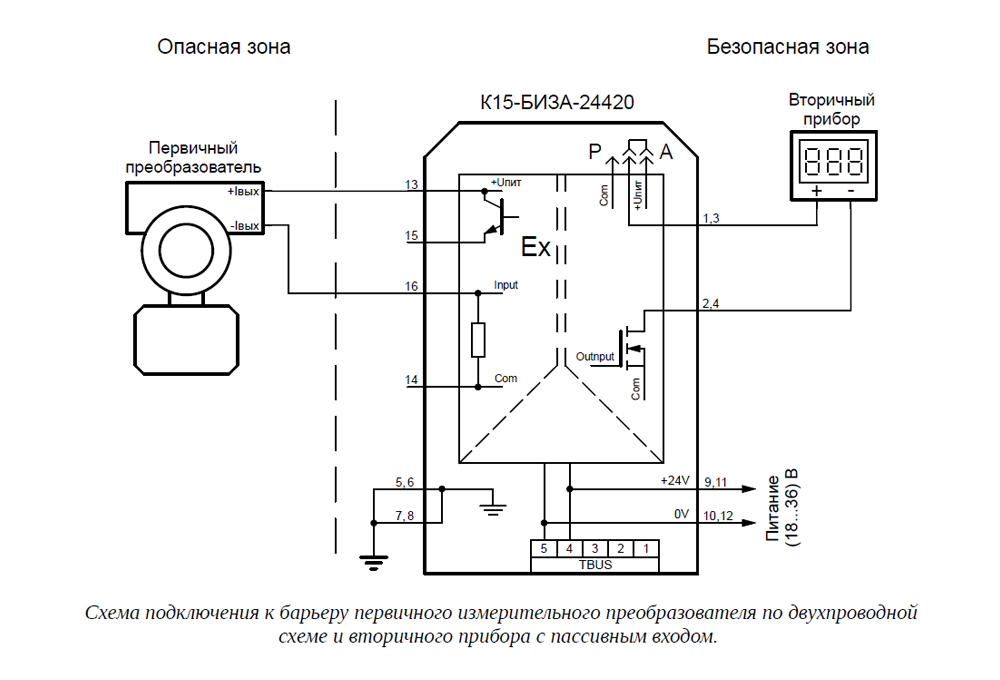

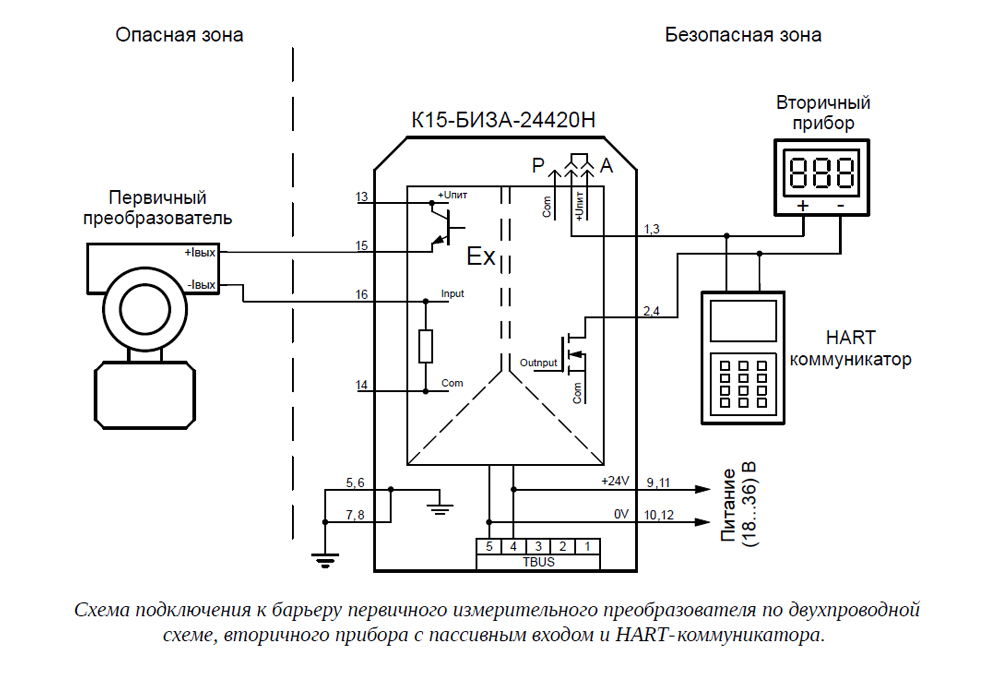

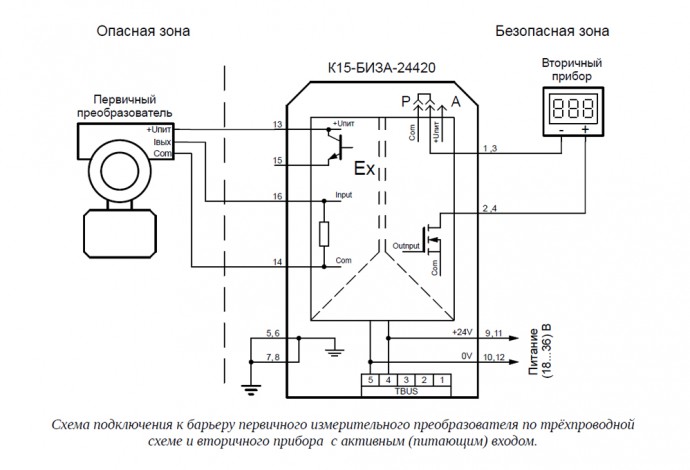

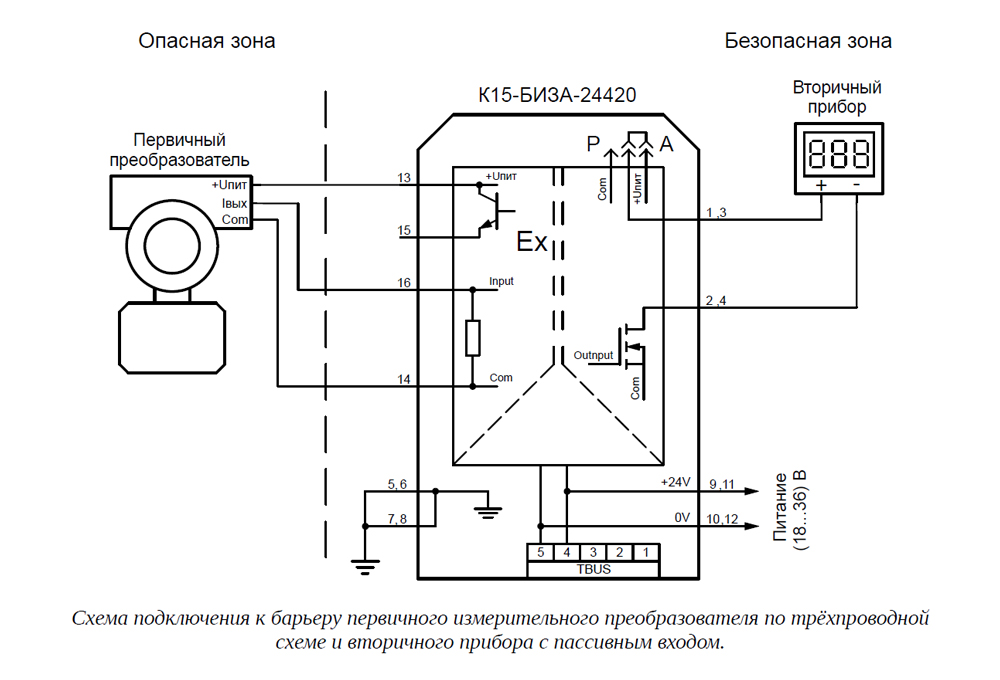

Основные электрические характеристики барьеров
| Параметр | Значение |
| Диапазоны преобразования входного сигнала, мА | 0‑5;
0‑20; |
| Диапазоны изменения выходного сигнала, мА | 0‑5;
0‑20; |
| Падение напряжения на входе барьера при входном токе, соответствующем верхней границе диапазона преобразования, В, не более | 2 |
| Диапазон сопротивлений нагрузки: | |
| ‑ для диапазона изменения выходного сигнала (0‑5)мА, Ом; | 0-2000 |
| ‑ для диапазонов изменения выходного сигнала (0‑20)мА Ом. | 0‑500 |
| Напряжение питания преобразователей, В, не менее | 13 |
| Максимальный ток питания преобразователей, мА, не менее | 20 |
| Диапазон напряжений питания барьера, В | 18‑36 |
| Потребляемая мощность, Вт, не более | 3,6 |
| Электрическая прочность изоляции: | |
| ‑ между входными цепями и остальными цепями барьера, В; | 1500 |
| ‑ между цепями питания, заземления, выходными цепями, В. | 500 |
| Сопротивление изоляции между всеми цепями при нормальных условиях, МОм, не менее | 40 |
