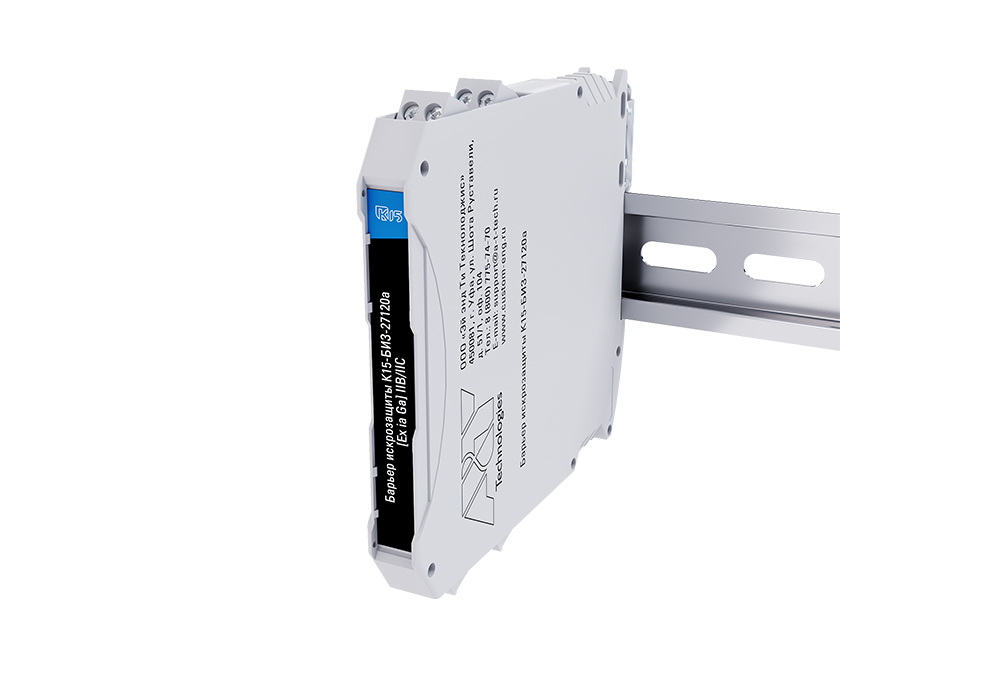

Барьер «К15-БИЗ-27120a» предназначен для обеспечения искробезопасности электрических цепей, устанавливаемых во взрывоопасных зонах помещений и наружных установок. Барьер является одноканальным изделием./p>

Маркировка взрывозащиты [Ех iа Ga] IIB/IIC.

Параметры искробезопасных цепей

Параметр Значение
для группы IIB для группы IIC
Максимальное входное напряжение Um, В 250
Максимальное выходное напряжение UO, В 27
Максимальный выходной ток IO, мА 120
Максимальная выходная мощность, POВт 3,24
Максимальная внешняя емкость, COмкФ 0,2 0,09
Максимальная внешняя индуктивность, LOмГн 5 2,5
Примечание- максимальное входное напряжение Umэто максимальное напряжение, которое может быть приложено ко входу барьера без нарушения взрывозащиты.

Основные технические характеристики

Параметр Значение

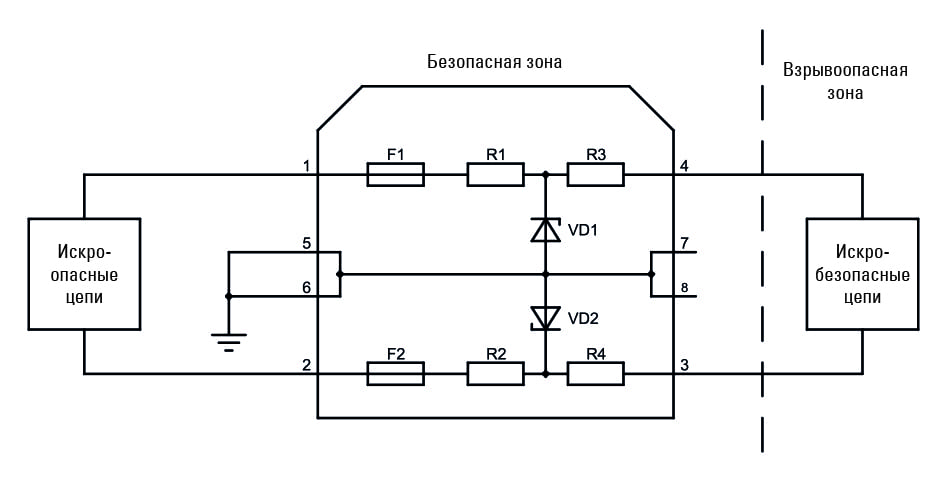

Максимальное рабочее напряжение на входе (между клеммами 1-2, 1-5 или 2-5), В 21,5
Ток утечки при максимальном рабочем напряжении на входе, не более, мкА 100
Номинальный ток предохранителя, мА 100
Сопротивление цепи между входом и выходом (между клеммами 1-4 или 2-3), не более, Ом 137
Суммарное сопротивление барьера, не более, Ом 274
Примечания- превышение максимального рабочего напряжения на входе барьера может привести к выходу барьера из строя.

Механические характеристики

Параметр Значение
Размеры (Д х Ш х В) 108х12,6х114 мм
Вес, грамм 120
Степень защиты корпуса IP20
Крепление DIN-рейка 35 мм

Условия эксплуатации

Параметр Значение
Температура эксплуатации от -40 до +60 °С
