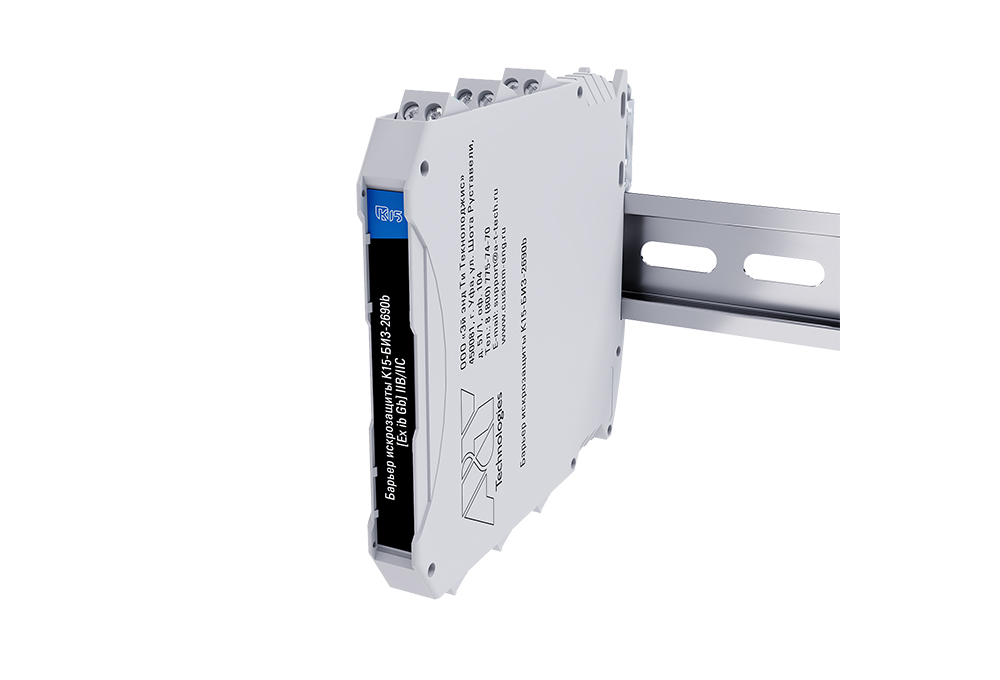

Барьер «К15-БИЗ-2690b» предназначен для обеспечения искробезопасности электрических цепей, устанавливаемых во взрывоопасных зонах помещений и наружных установок. Барьер является одноканальным изделием.
Маркировка взрывозащиты [Ех ib Gb] IIB/IIC.
Параметры искробезопасных цепей
| Параметр | Значение | |
| для группы IIB | для группы IIC | |
| Максимальное входное напряжение Um, В | 250 | |
| Максимальное выходное напряжение UO, В | 27,2 | |
| Максимальный выходной ток IO, мА | 90 | |
| Максимальная выходная мощность, POВт | 2,34 | |
| Максимальная внешняя емкость, COмкФ | 0,2 | 0,09 |
| Максимальная внешняя индуктивность, LOмГн | 2 | 4 |
| Примечание- максимальное входное напряжение Umэто максимальное напряжение, которое может быть приложено ко входу барьера без нарушения взрывозащиты. | ||
Основные технические характеристики
| Параметр | Значение |
| Максимальное рабочее напряжение на входе (между клеммами 1-2, 1-5 или 2-5), В | 22 |
| Ток утечки при максимальном рабочем напряжении на входе, не более, мкА | 100 |
| Номинальный ток предохранителя, мА | 80 |

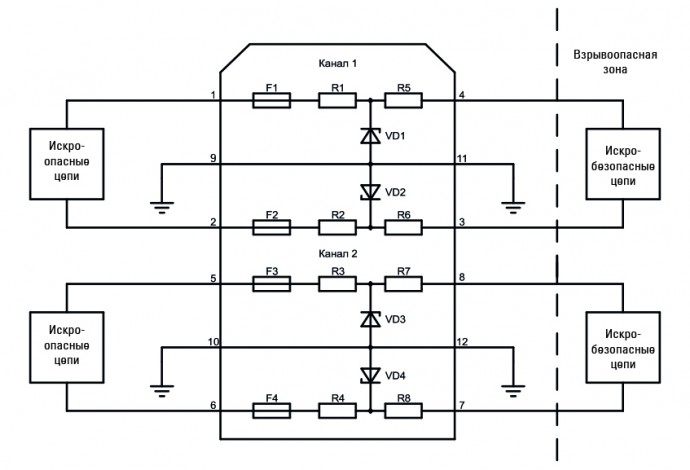

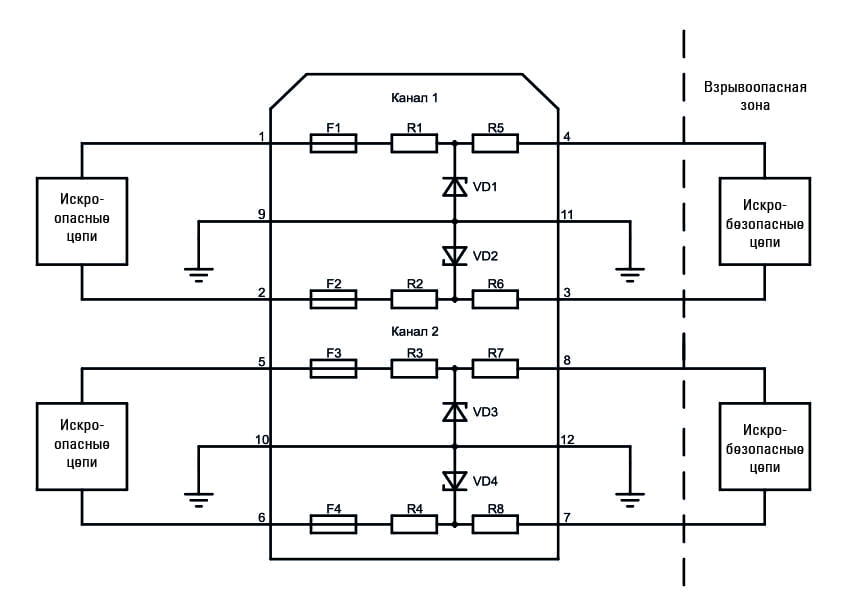

| Сопротивление цепи между входом и выходом (между клеммами 1-4, 2-3, 5-8 или 6-7), не более, Ом | 185 |
| Суммарное сопротивление канала барьера, не более, Ом | 370 |
| Примечания- превышение максимального рабочего напряжения на входе барьера может привести к выходу барьера из строя. | |
Механические характеристики
| Параметр | Значение |
| Размеры (Д х Ш х В) | 108х12,6х114 мм |
| Вес, грамм | 120 |
| Степень защиты корпуса | IP20 |
| Крепление | DIN-рейка 35 мм |
Условия эксплуатации
| Параметр | Значение |
| Температура эксплуатации | от -40 до +60 °С |
| Относительная влажность | От 10 до 90 %, без конденсации |
