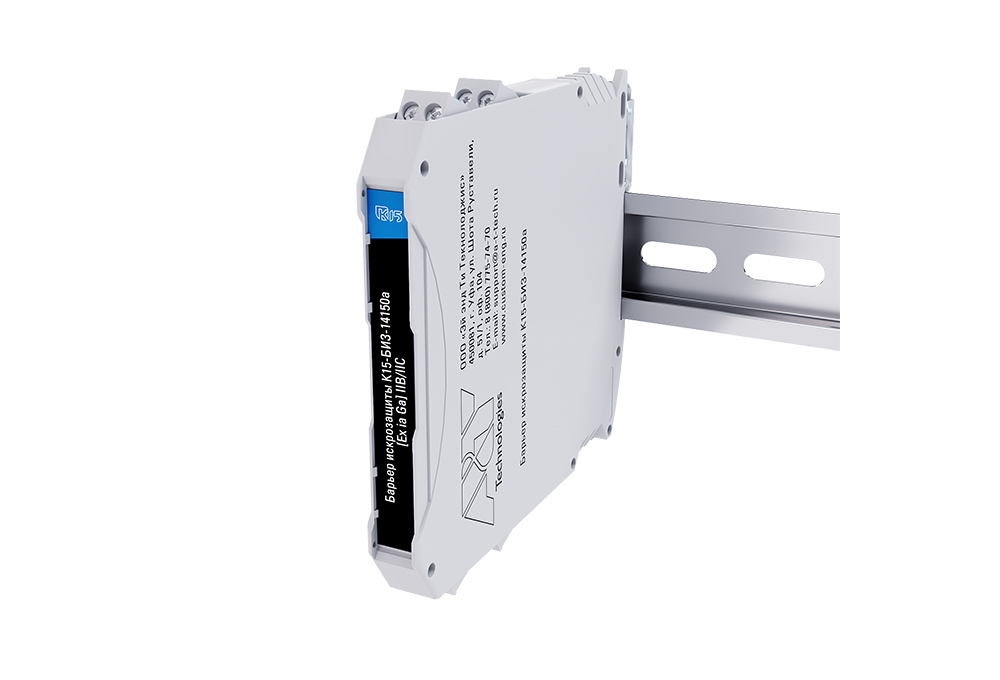

Барьер «К15-БИЗ-14150a» предназначен для обеспечения искробезопасности электрических цепей, устанавливаемых во взрывоопасных зонах помещений и наружных установок. Барьер является одноканальным изделием.
Маркировка взрывозащиты [Ех iа Ga] IIB/IIC.
Параметры искробезопасных цепей
| Параметр | Значение | |
| для группы IIB | для группы IIC | |
| Максимальное входное напряжение Um, В | 250 | |
| Максимальное выходное напряжение UO, В | 14,3 | |
| Максимальный выходной ток IO, мА | 150 | |
| Максимальная выходная мощность, POВт | 2,15 | |
| Максимальная внешняя емкость, COмкФ | 1,2 | 0,6 |
| Максимальная внешняя индуктивность, LOмГн | 3,1 | 1,51 |
| Примечание– максимальное входное напряжение Umэто максимальное напряжение, которое может быть приложено ко входу барьера без нарушения взрывозащиты. | ||
Основные технические характеристики
| Параметр | Значение |
| Максимальное рабочее напряжение на входе (между клеммами 1-2, 1-5 или 2-5), В | 10,7 |
| Ток утечки при максимальном рабочем напряжении на входе, не более, мкА | 100 |
| Номинальный ток предохранителя, мА | 125 |

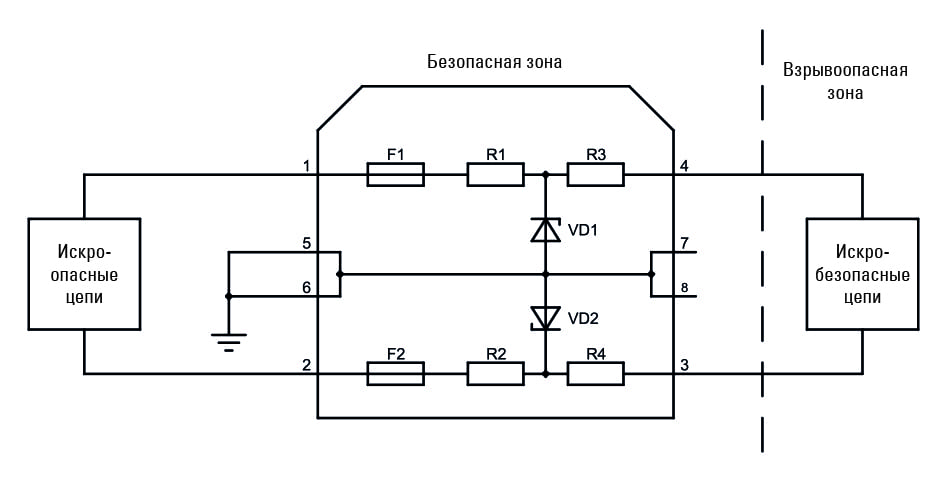

| Сопротивление цепи между входом и выходом (между клеммами 1-4 или 2-3), не более, Ом | 65 |
| Суммарное сопротивление барьера, не более, Ом | 130 |
| Примечания - превышение максимального рабочего напряжения на входе барьера может привести к выходу барьера из строя. | |
Механические характеристики
| Параметр | Значение |
| Размеры (Д х Ш х В) | 108х12,6х114 мм |
| Вес, грамм | 120 |
| Степень защиты корпуса | IP20 |
| Крепление | DIN-рейка 35 мм |
Условия эксплуатации
| Параметр | Значение |
| Температура эксплуатации | от -40 до +60 °С |
| Относительная влажность |
От 10 до 90 %, без конденсации |
