Барьер искробезопасности (БИЗ) представляет собой конструктивный элемент, который исключает попадание электрического тока в цепи, размещенные в зонах повышенной взрывоопасности. Эти устройства не только обеспечивают безопасность производства, но и создают оптимальные условия для эксплуатации и защиты оборудования в различных сферах промышленности. Перед выбором устройства защиты критически важно учитывать тип объекта и уровень взрывоопасной зоны.
Типы барьеров искробезопасности
- Пассивные. Включают шунтирующие диоды (стабилитроны), которые ликвидируют избыточное напряжение в опасных ситуациях. В их состав также входят предохранитель для защиты устройства от повреждения и резистор ограничения тока. Преимущества пассивных БИЗ: сбалансированное соотношение цена-надежность, работа без необходимости питания. При установке следует учесть необходимость заземления и влияние барьера на датчики.
- Активные. Отличаются гальванической развязкой между цепями, что обеспечивает питание датчика, а также возможность передачи и преобразования сигналов. Активные БИЗ гарантируют высокий уровень безопасности и помехозащищенности, стабильную работу при перепадах напряжения. Кроме того, благодаря им можно исключить прямой контакт оборудования в зоне взрывоопасности с контроллерами, расположенными в безопасном месте.
При выборе БИЗ важно учесть требуемый уровень искробезопасности. Классификация взрывоопасных зон:
- 0 (постоянная взрывоопасная среда). Для нее подходят барьеры с маркировкой IIA (особо взрывобезопасные);
- 1 (периодически возникающие опасные условия). Подходят барьеры типа IIA или IIB;
- 2 (рабочее пространство, где в обычных условиях опасности взрыва нет, но она может возникнуть в аварийных ситуациях). Здесь используются барьеры класса IIB и IIC.
Области применения
БИЗ специально разработаны для применения в условиях химических, нефтеперерабатывающих и других промышленных предприятий, где существуют взрыво- и пожароопасные условия работы систем автоматического управления технологическими процессами. Они обеспечивают искробезопасность:
- аналоговых сигналов при их передаче от цепей устройств автоматики (контроллеры, процессоры, регуляторы и пр.) из безопасной зоны во взрывоопасное пространство или от датчиков взрывоопасного пространства на входы устройств автоматики в безопасной зоне;
- дискретных сигналов, которые образуются сухими контактами реле и датчиков во взрывоопасной зоне или коммутационных аппаратов в безопасной зоне.

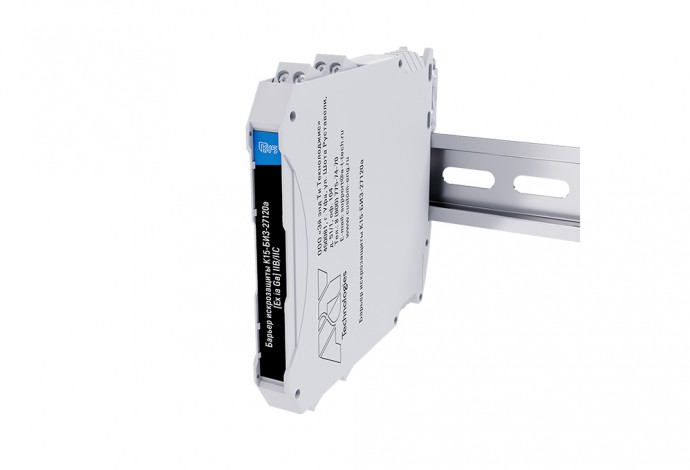

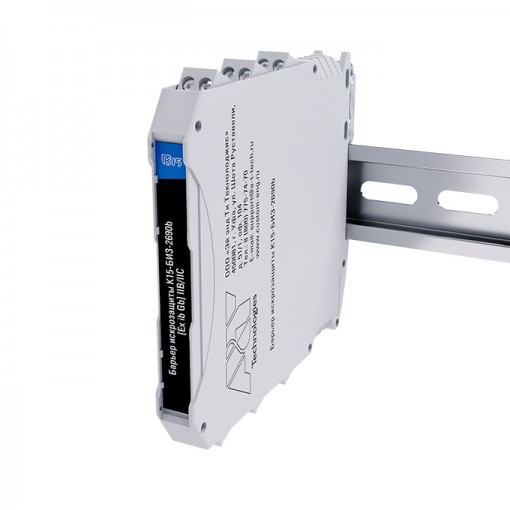

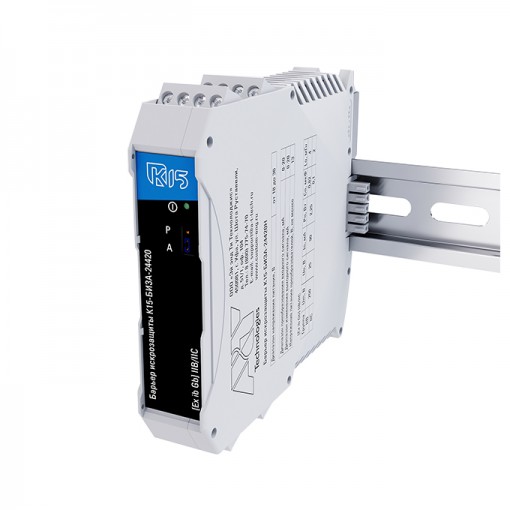

Группа компаний «Кастом Инжиниринг» – российский производитель современных БИЗ для наружной и установки в помещениях. В каталоге представлены пассивные и активные барьеры, которые могут эксплуатироваться в широком диапазоне температур (от -40 до +60 оС). Установка осуществляется на DIN-рейку. Узнать больше о продукции или оформить заказ вы можете, позвонив менеджерам по телефону или через форму заявки на сайте.
