Система электромагнитно-ультразвукового контроля коррозии «Ка-Скор»

Выходные данные:

Толщина стенки, скорость коррозии и эрозии, температура, необработанные сигналы

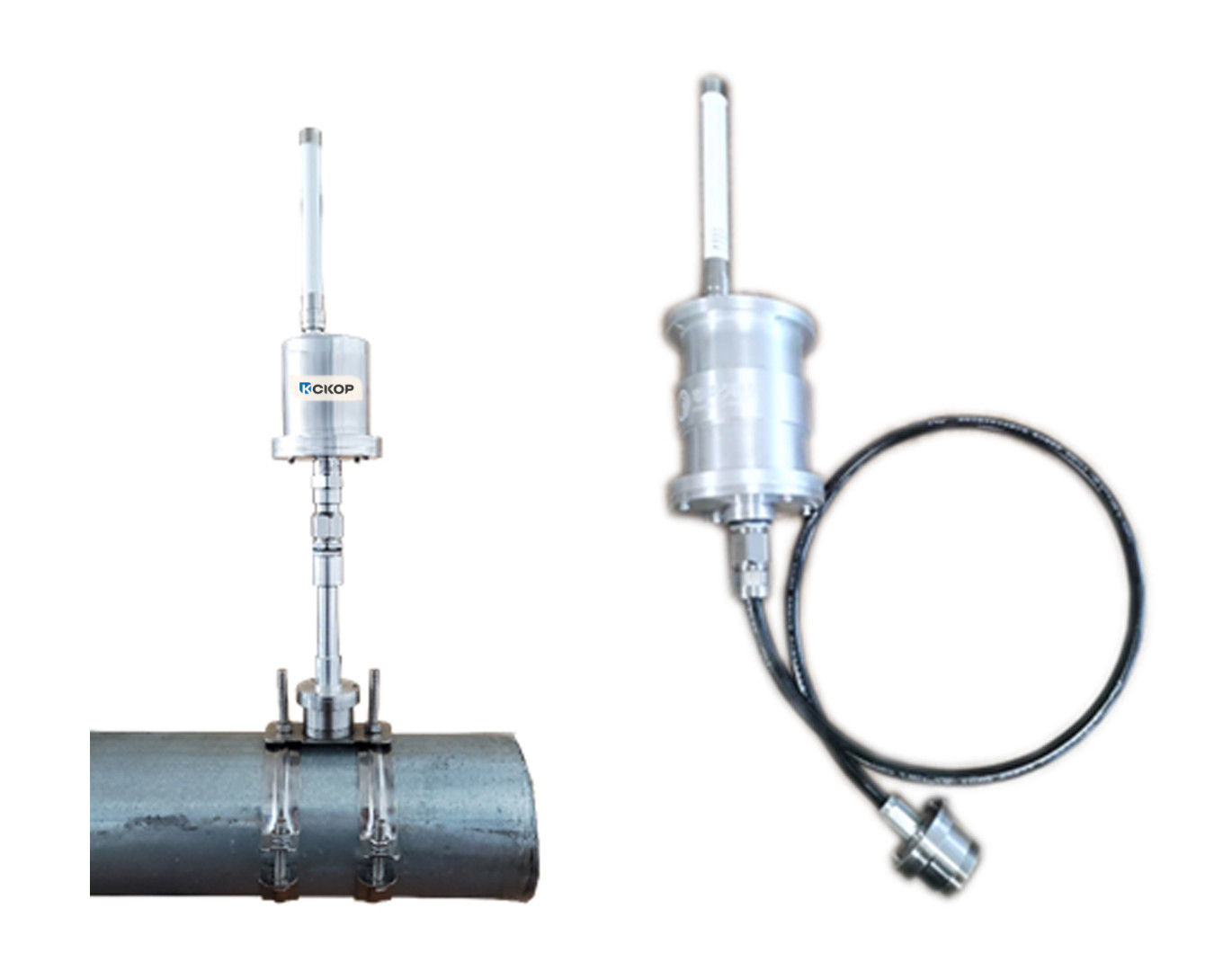

Электромагнитные ультразвуковые датчики:

Типовая частота ультразвука 4 МГц,

Коэффициент усиление приема ≤100 дБ

класс защиты оболочки – IP68

Оснащен функцией автоматической компенсации скорости звука при высокой температуре

Источник питания: 1) Шкаф автоматики; 2) аккумуляторная батарея - срок службы не менее 5 лет при рабочей частоте отбора проб один раз в день. Источник питания входит в комплект питания, необходим для датчиков, устанавливается в самом датчике. Замена батареи производить в среде, где отсутствует опасность образования взрывоопасных газов, таких как алкены, алканы или водород.

Напряжение 7В.

Номинальная мощность (мАч) 6000.

Одноразовая батарея, не перезаряжаемая.

Наружный диаметр трубы:

От 20 мм и более

Толщина стенки:

До 75 мм

Материал стенки:

Сталь или сплошные однородные материалы

Разрешающая способность измерения скорости утонения стенки

±0,0025 мм

Сертификация для работы во взрывоопасной среде

Да

Лицензионное программное обеспечение (ПО):

Для планшетов и компьютеров, используется для ввода в эксплуатацию и эксплуатации оборудования КА-СКОР. Предоставляет конечному пользователю данные о коррозии и эрозии, изменении толщины стенки, температуре и результаты измерений.

Переносное устройство

Планшет или ноутбук во взрывобезопасном исполнении с лицензионным ПО.

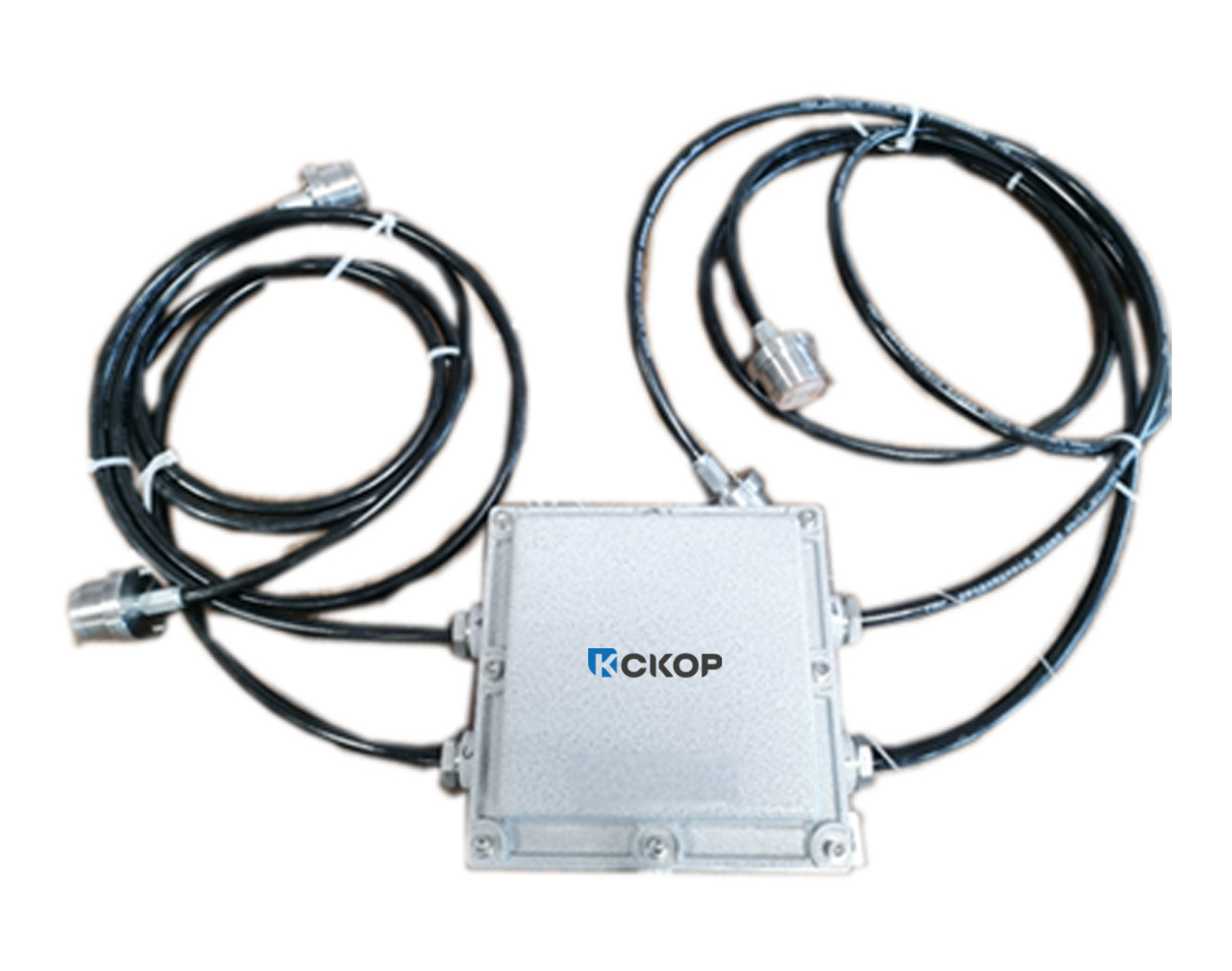

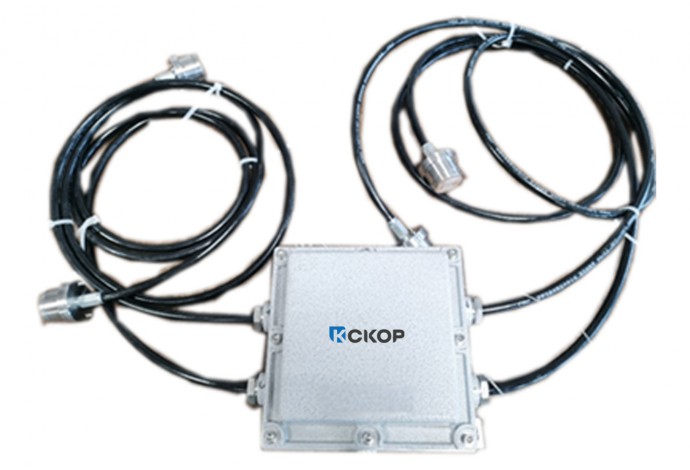

Шкаф автоматики

Осуществляет сбор сигналов от датчиков по протоколу RS-485, преобразует и хранит данные в течении не менее 6 месяцев и передает на переносное устройство по одному из видов связи на выбор: 1) Wi-Fi; 2) Bluetooth 4.1, или на АРМ оператора по одному из протоколов Modbus TCP/IP, RS485. Позволяет программировать параметры точек контроля (номер УКК, номер датчика, время и дату считывания в формате ДД/ММ/ГГГГ ЧЧ:ММ)

Варианты исполнения:

- общепромышленное;

- взрывозащищенное: взрывозащищенный корпус маркировка взрывозащиты 1Ex d IIB T5 Gb, IP66.

Питание: автономное питание от аккумуляторных батарей или от сети 220В+/- 10% переменного тока.

Возможности связи с датчиками

По сети Ethernet (проводная) протоколы Modbus TCP/IP, RS-485.

По беспроводному каналу LORAwan или NBiot.

Рабочая температура трубопровода

От -200 до +250°С

Рабочая температура окружающей среды

От -60 до +80°С
