Цены указаны на модели с минимальной комплектацией.
Возможность расширенной гарантии: до 36 месяцев.
Предоставление тестовых образцов для проведения опытных испытаний.

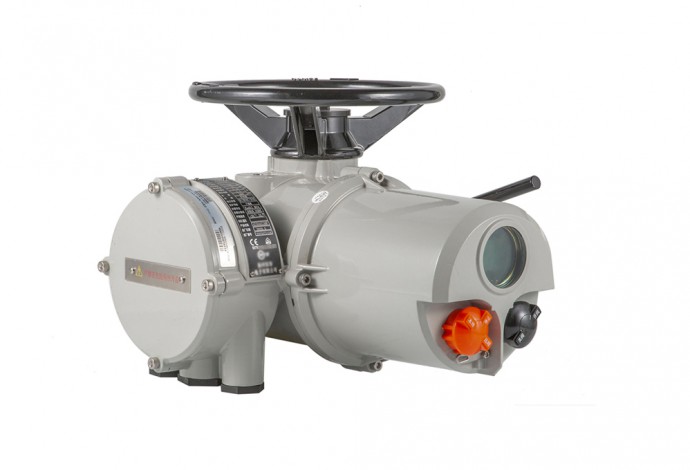

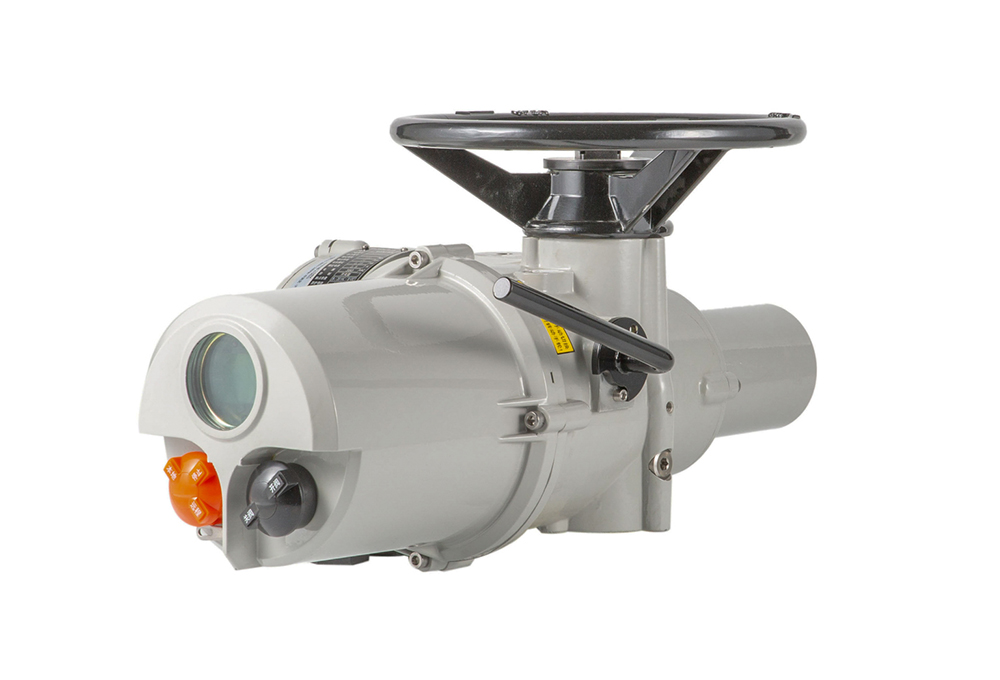

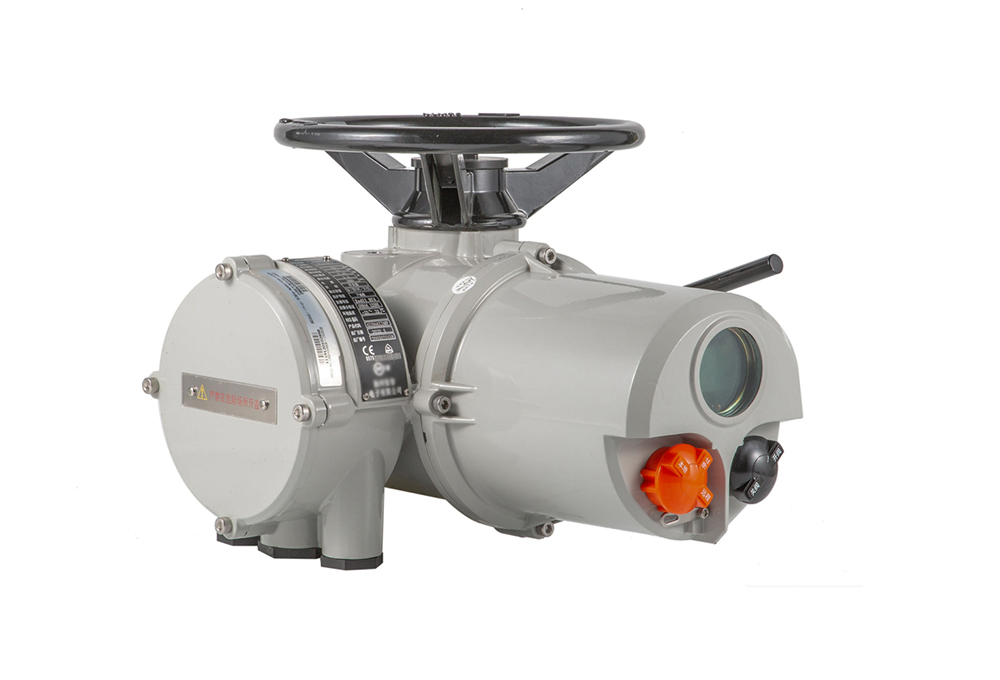

Электроприводы «Ка-Бокс» серии KBX применяются для управления многооборотной запорной трубопроводной арматурой (задвижки, клапана).
- Крутящий момент от 40 до 10 000 Нм
- Скорость вращения вала от 8 до 144 об/мин
- Стандартная конфигурация по IP68
- Режим «Открыть-Закрыть» или «Регулирование»
- При использовании редуктора крутящий момент до 50 000 Нм
| Общие характеристики | ||||||
| Диапазон крутящего момента | Режимы работы | Материал корпуса | ||||
| Прямой: 40-10000 Нм | Открыть-закрыть | Алюминиевое литье | ||||
| С редуктором до 50 000 Нм | Регулирование | KBX180/KBX250/KBX300: Чугун с шаровидным графитом |
||||
| Защита корпуса | ||||||
| Степень защиты | Температура окружающей среды | Внешняя антикоррозионная защита (ISO 12944) | Защита двойным уплотнением | Класс взрывобезопасности | ||
| Стандарт: IP68 | -60…+70 °С | Стандартное покрытие | Для защиты электронных компонентов блок управления электроприводом полностью отделен от соединительной коробки |
Exd II BT4/CT4 | ||
| АКЗ для работы в агрессивной среде в морских условиях и в химической промышленности | ||||||
| Электродвигатель | ||||
| Технические характеристики электродвигателя | Режим работы электродвигателя | |||
| Полностью герметичный короткозамкнутый двигатель переменного тока с воздушным охлаждением | S4: по стандарту МЭК 34-1-83, периодический кратковременный режим с пусками S2: используется для управления открытием/закрытием, номинальное время работы 15 минут |
|||
| Класс изоляции F (по заказу возможен класс H) | ||||
| Встроенная защита от перегрева | ||||
| Легко демонтируемые шарикоподшипники с экраном от утечки масла |
||||
| Механические характеристики | ||||
| Редуктор | Маховик | Выходной фланец | ||
| Самоблокирующийся на всех скоростях | Маховик не вращается при работе электропривода | Фланец многооборотного электропривода выполнен по стандарту ISO 5210 (возможна комплектация переходником для площадок по ОСТ 26-07-763-73) |
||
| Автоматическое отсоединение и присоединение маховика происходит без ручного управления |
||||
| Электрические характеристики | ||||
| Источник питания | Предохранители | Изоляционные свойства | ||
| Трёхфазный или однофазный Максимальное напряжение 690 В 50 Гц или 60 Гц |
Самовосстанавливающийся предохранитель | Сопротивление изоляции между входной клеммой и корпусом не ниже 20 МОм Сопротивление изоляции между входной клеммой и клеммой питания не менее 50 Ом Сопротивление изоляции между клеммой питания и корпусом не менее 50 МОм |
||
| Датчик | |
| Положения | Крутящего момента |
| Измерение перемещения непосредственно на главном валу (прямое механическое соединение) Технология относительного кодирования Холла или технология абсолютного кодирования Диапазон измерений: 1.5 - 4096 импульсов на оборот приводной муфты |
Определение крутящего момента путём измерения полезной мощности и тока электродвигателя от трёхфазного источника питания. Диапазон настройки: 40 - 120% от номинального крутящего момента электропривода Диапазон измерения: 10 - 100% от крутящего момента электропривода |
| Управление | ||||||
| Управление электродвигателем |
Дисплей | Переключатель дистанционного управления |
Сигнальное реле | Контрольное реле | Регулировка пропорционального управления |
Аккумуляторная батарея цепи управления |
| Встроенный реверсивный пускатель электродвигателя (контактор переменного тока или твердотельное реле), автоматически определяет фазу питания. |

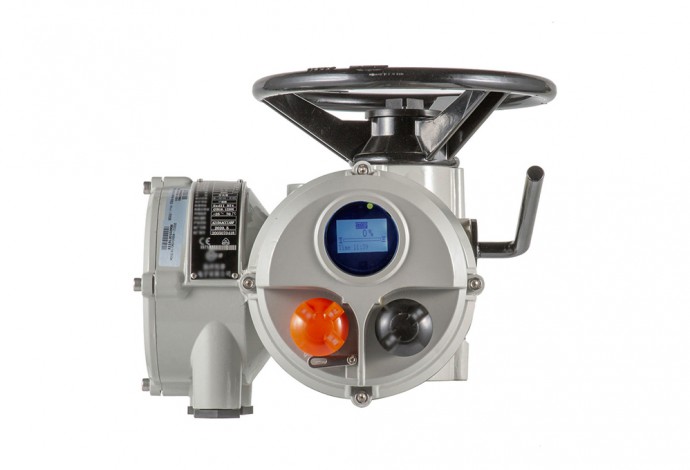

ЖК дисплей с подсветкой | Команды управления: Напряжение: 10 - 36 В = / 60 - 250 В ~ Сухой контакт (при использовании вспомогательного источника питания 24 В = внутри электропривода) Отключение с помощью фотоэлектрической муфты Минимальный интервал между импульсами: 30 мс Время реверсирования вращения: 1 с (диапазон заводской настройки: 1 - 10 с) |
4 реле: может быть выбран один из 27 информационных сигналов Конфигурация контактов: нормально разомкнутый или нормально замкнутый Минимальный ток: 40 мА для 5 В Максимальный ток: 5 A для 250 В ~ или 5 A для 30 В = (индуктивная нагрузка) Релейная плата опционально |
Нормально замкнутый, токоведущая часть, контакт SPDT (один полюс - два направления) Минимальный ток: 10 мА для 5 В Максимальный ток: 5 A для 250 В ~ или 5 A для 30 В = (индуктивная нагрузка) |
Входные (настройка) и выходные (обратная связь) сигналы полностью разделены Настройка сигнала (опционально) Входной сигнал: 4 - 20 мА Выходной сигнал: 4 - 20 мА Входной сигнал: 0 - 10 В Выходной сигнал: 0 - 20 мА (0 - 10 В с внешним сопротивлением) Аналоговый вход Ток: Импеданс 250 Ом Аналоговый выход Ток: Максимальная допустимая нагрузка при 24 В = составляет 750 Ом Основная погрешность: ±1% Возвратная разность: ≤1% Мёртвая зона: 0,5 - 10,0%, регулируемая Характеристики демпфирования: отсутствие осцилляции |
Используется для отображения и обновления информации о положении селекторов (через сигнальное реле) при отключении питания |
| Настройка | ||
| Настройка | Селекторы режимов управления |
Стандартизация и сертификация |
| Дистанционная настройка связи ИК Все настройки и параметры привода хранятся в энергонезависимой ферроэлектрической памяти с защитой паролем |
Настройка может быть выполнена с помощью экрана ЖК дисплея и поворотного селектора Специальный инструмент не требуется Операционный селектор местного и дистанционного управления может быть заблокирован Селектор режима позволяет выбирать режим управления (Местный, Стоп, Дистанционный). При выборе режима Местный можно осуществлять местное управление. |
Электропривод изготовлен в соответствии с ТУ 28.14.20-001-19110412-2024, а также отвечает требованиям: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» |
Опросный лист
Сертификат соответствия ТР ТС 012 (Ка-Бокс)
Сертификат соответствия ТР ТС 020 (Ка-Бокс)
Информация отсутствует
