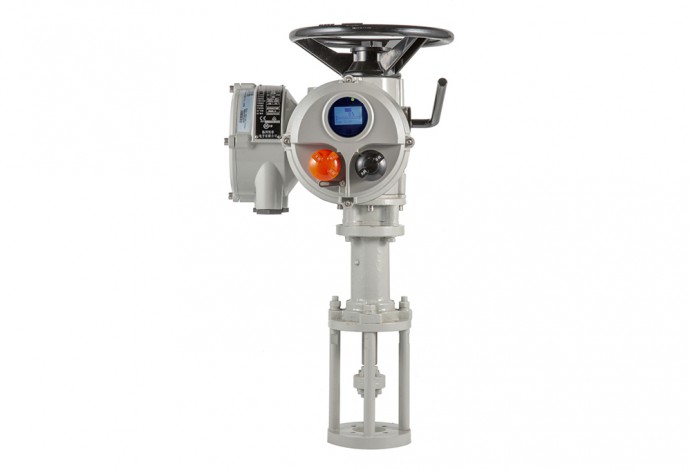

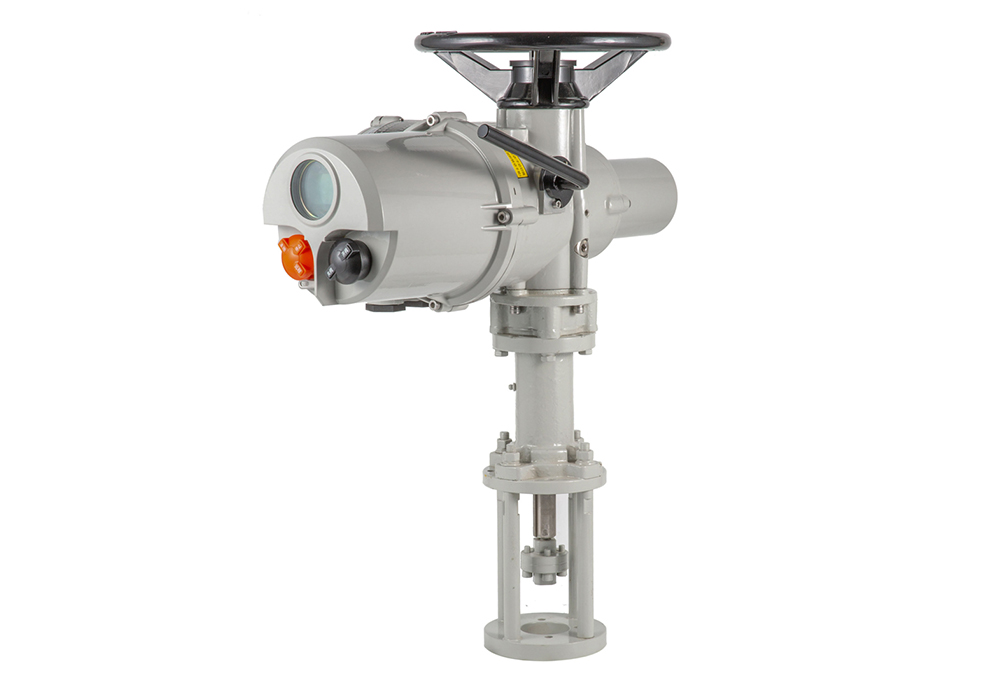

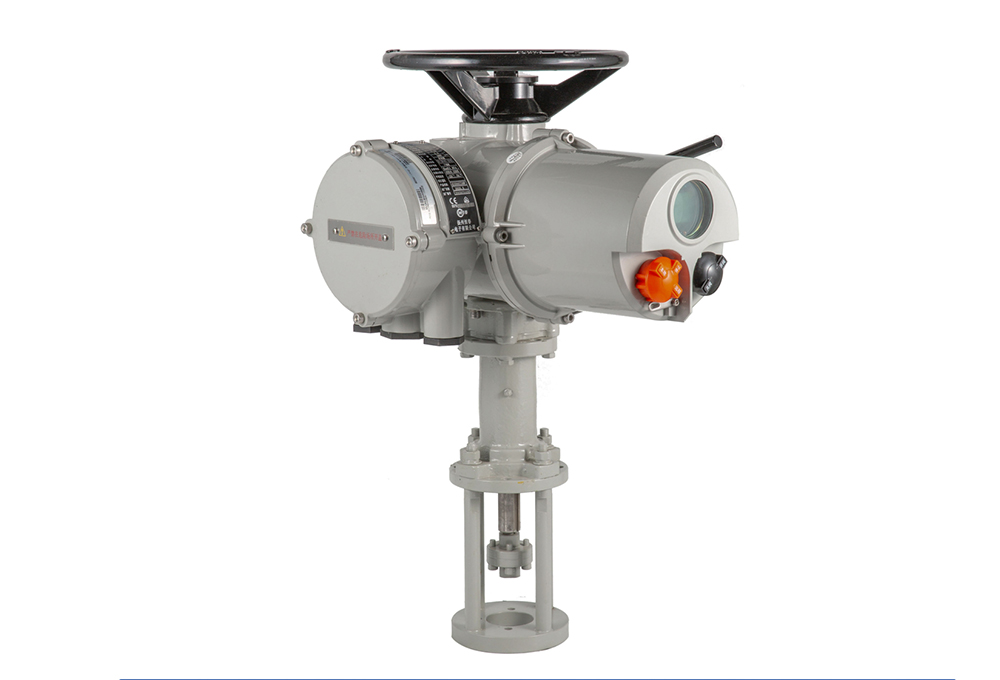

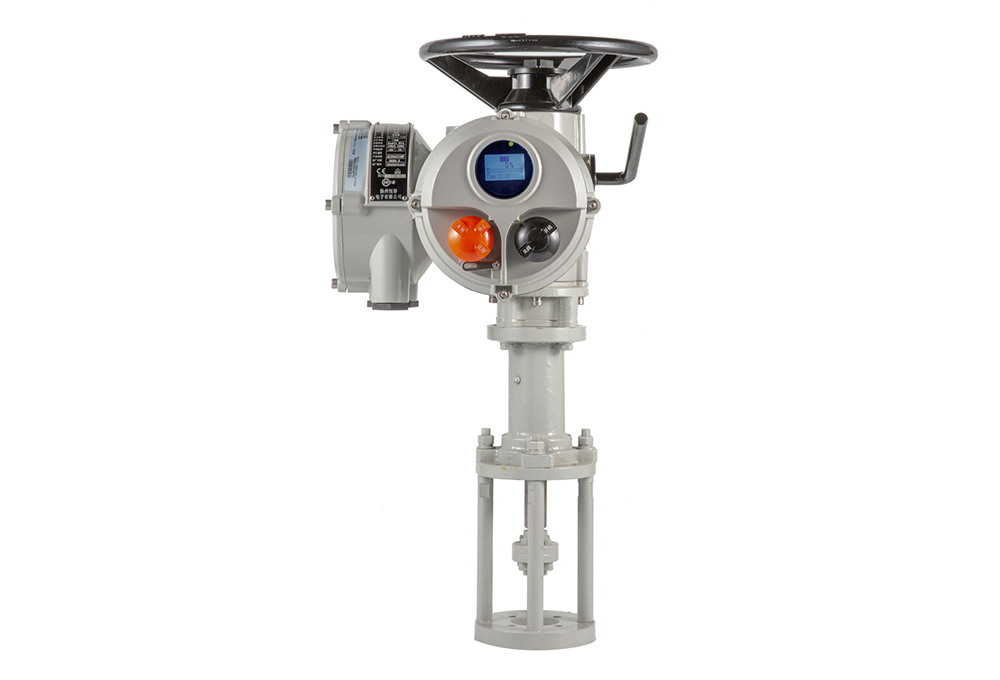

Линейный электропривод «Ка-Бокс» серии KBXM
Линейный электропривод «Ка-Бокс» серии KBXM
Линейный электропривод «Ка-Бокс» серии KBXM

Линейный электропривод «Ка-Бокс» серии KBXM

Цена: 471 000 руб.
Стоимость указана без НДС

Цены указаны на модели с минимальной комплектацией.


Наличие: доступен для заказа

Возможность расширенной гарантии: до 36 месяцев.


Предоставление тестовых образцов для проведения опытных испытаний.


При размещении заказа от 30 комплектов расчет скидки от базовых цен оговаривается дополнительно.
Узнать цену Заказать

Электроприводы «Ка-Бокс» серии KBXM применяются для управления прямоходной трубопроводной арматурой (регулирующие клапаны).

-Осевое усилие от 1 кН до 100 кН

-Максимальный ход до 250 мм (может быть изменён по желанию заказчика)

-Линейная скорость от 1,6 до 6,4 мм/сек

Общие характеристики
Диапазон осевого усилия Режимы работы Материал корпуса
1-100 кН Открыть-закрыть Алюминиевое литье
  Регулирование KBX180/KBX250/KBX300:
Чугун с шаровидным графитом
Защита корпуса
Степень защиты Температура окружающей среды Внешняя антикоррозионная защита (ISO 12944) Защита двойным уплотнением Класс взрывобезопасности
Стандарт: IP68 -60…+70 °С Стандартное покрытие Для защиты электронных компонентов блок
управления электроприводом полностью отделен
от соединительной коробки
Exd II BT4/CT4
    АКЗ для работы в агрессивной среде в морских условиях и в химической промышленности
Электродвигатель
Технические характеристики электродвигателя Режим работы электродвигателя
Полностью герметичный короткозамкнутый двигатель переменного тока с воздушным охлаждением S4: по стандарту МЭК 34-1-83, периодический кратковременный режим с пусками
S2: используется для управления
открытием/закрытием, номинальное время работы 15 минут
Класс изоляции F (по заказу возможен класс H)
Встроенная защита от перегрева
Легко демонтируемые шарикоподшипники
с экраном от утечки масла

Механические характеристики
Редуктор Маховик Выходной фланец
Самоблокирующийся на всех скоростях Маховик не вращается при работе электропривода Монтажный комплект для присоединения к арматуре по согласованию
  Автоматическое отсоединение и присоединение маховика
происходит без ручного управления

Электрические характеристики
Источник питания Предохранители Изоляционные свойства
Трёхфазный или однофазный
Максимальное напряжение 690 В
50 Гц или 60 Гц
Самовосстанавливающийся предохранитель Сопротивление изоляции между входной клеммой
и корпусом не ниже 20 МОм
Сопротивление изоляции между входной клеммой
и клеммой питания не менее 50 Ом
Сопротивление изоляции между клеммой питания
и корпусом не менее 50 МОм
Датчик
Положения Крутящего момента
Измерение перемещения непосредственно на главном валу (прямое механическое соединение)
Технология относительного кодирования Холла или технология абсолютного кодирования
Диапазон измерений: 1.5 - 4096 импульсов на оборот приводной муфты
Определение крутящего момента путём измерения полезной мощности и тока электродвигателя от трёхфазного источника питания.
Диапазон настройки: 40 - 120% от номинального крутящего
момента электропривода
Диапазон измерения: 10 - 100% от крутящего момента электропривода
Управление
Управление
электродвигателем
Дисплей Переключатель
дистанционного
управления
Сигнальное реле Контрольное реле Регулировка
пропорционального
управления
Аккумуляторная батарея
цепи
управления
Встроенный реверсивный пускатель электродвигателя
(контактор переменного тока или твердотельное реле),
автоматически определяет фазу питания.
ЖК дисплей с подсветкой Команды управления:
Напряжение: 10 - 36 В = / 60 - 250 В ~
Сухой контакт (при использовании вспомогательного
источника питания 24 В = внутри электропривода)
Отключение с помощью фотоэлектрической муфты
Минимальный интервал между импульсами: 30 мс
Время реверсирования вращения: 1 с (диапазон заводской
настройки: 1 - 10 с)
4 реле: может быть выбран один из 27 информационных
сигналов
Конфигурация контактов: нормально разомкнутый или
нормально замкнутый
Минимальный ток: 40 мА для 5 В
Максимальный ток: 5 A для 250 В ~ или 5 A для 30 В =
(индуктивная нагрузка)
Релейная плата опционально
Нормально замкнутый, токоведущая часть, контакт SPDT
(один полюс - два направления)
Минимальный ток: 10 мА для 5 В
Максимальный ток: 5 A для 250 В ~ или 5 A для 30 В =
(индуктивная нагрузка)
Входные (настройка) и выходные (обратная связь) сигналы
полностью разделены
Настройка сигнала (опционально)
Входной сигнал: 4 - 20 мА
Выходной сигнал: 4 - 20 мА
Входной сигнал: 0 - 10 В
Выходной сигнал: 0 - 20 мА (0 - 10 В с внешним сопротивлением)
Аналоговый вход
Ток: Импеданс 250 Ом
Аналоговый выход
Ток: Максимальная допустимая нагрузка при 24 В =
составляет 750 Ом
Основная погрешность: ±1%
Возвратная разность: ≤1%
Мёртвая зона: 0,5 - 10,0%, регулируемая
Характеристики демпфирования: отсутствие осцилляции
Используется для отображения и обновления информации
о положении селекторов (через сигнальное реле) при
отключении питания
Настройка
Настройка Селекторы режимов
управления
Стандартизация и сертификация
Дистанционная настройка связи ИК
Все настройки и параметры привода хранятся
в энергонезависимой ферроэлектрической памяти
с защитой паролем
Настройка может быть выполнена с помощью экрана ЖК дисплея и поворотного селектора
Специальный инструмент не требуется
Операционный селектор местного и дистанционного управления может быть заблокирован
Селектор режима позволяет выбирать режим управления
(Местный, Стоп, Дистанционный). При выборе режима Местный можно осуществлять местное управление.
Электропривод изготовлен в соответствии с ТУ 28.14.20-001-19110412-2024, а также отвечает требованиям:
ТР ТС 012/2011
«О безопасности оборудования для работы
во взрывоопасных средах»,
ТР ТС 020/2011
«Электромагнитная совместимость технических средств»

Опросный лист

Сертификат соответствия ТР ТС 012 (Ка-Бокс)

Сертификат соответствия ТР ТС 020 (Ка-Бокс)
