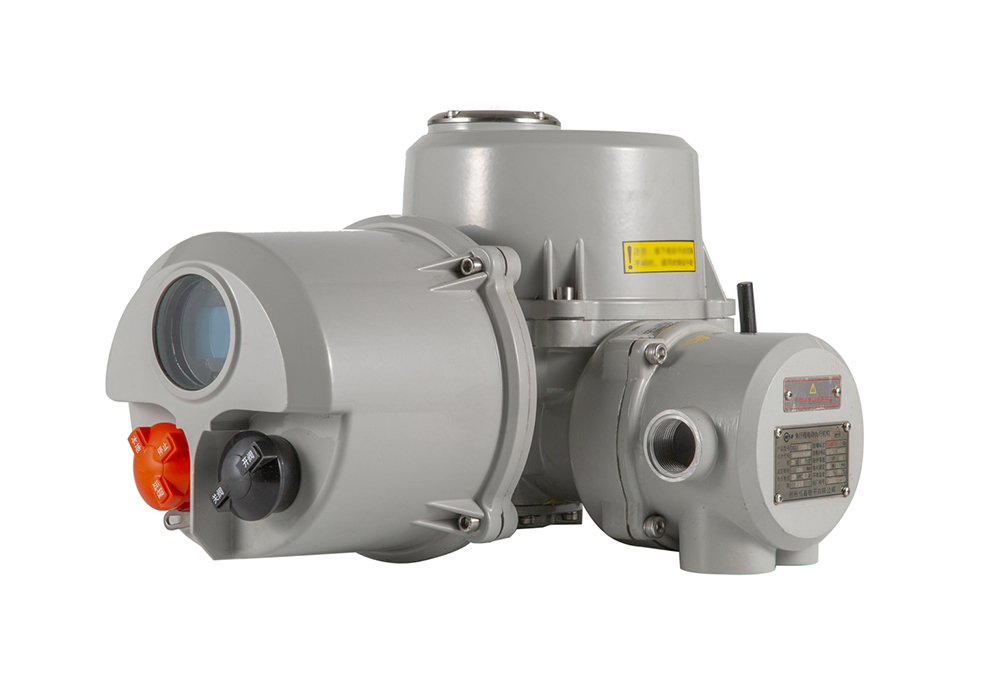

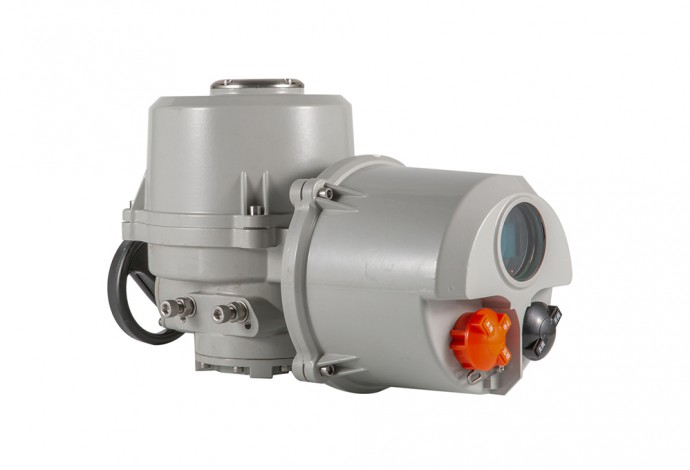

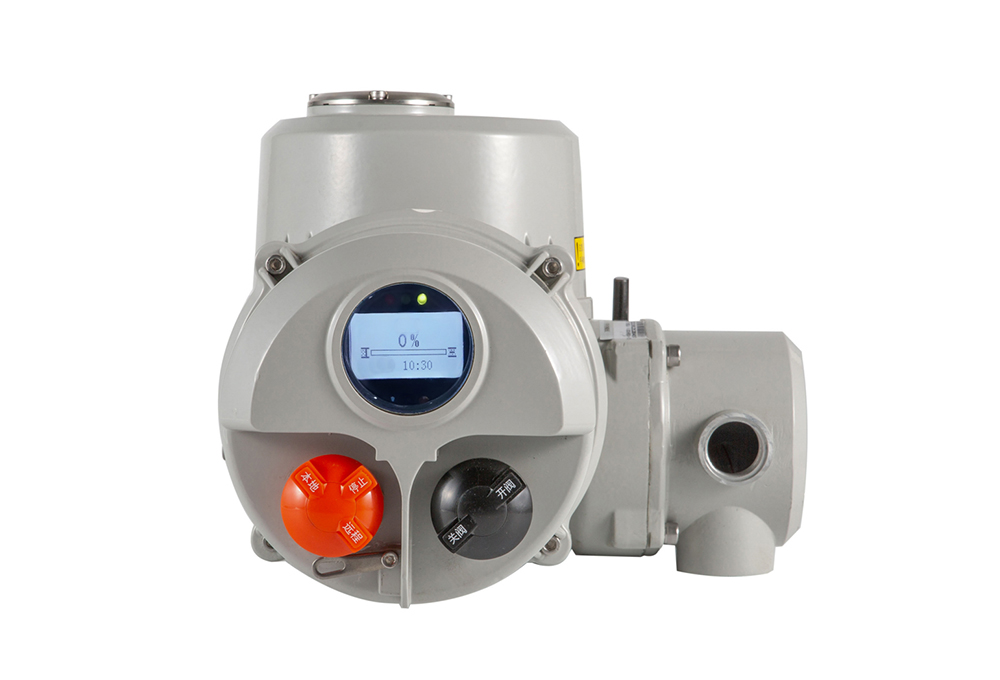

| Интегрированный четвертьоборотный электропривод Крутящий момент от 40 до 1 000 Нм |

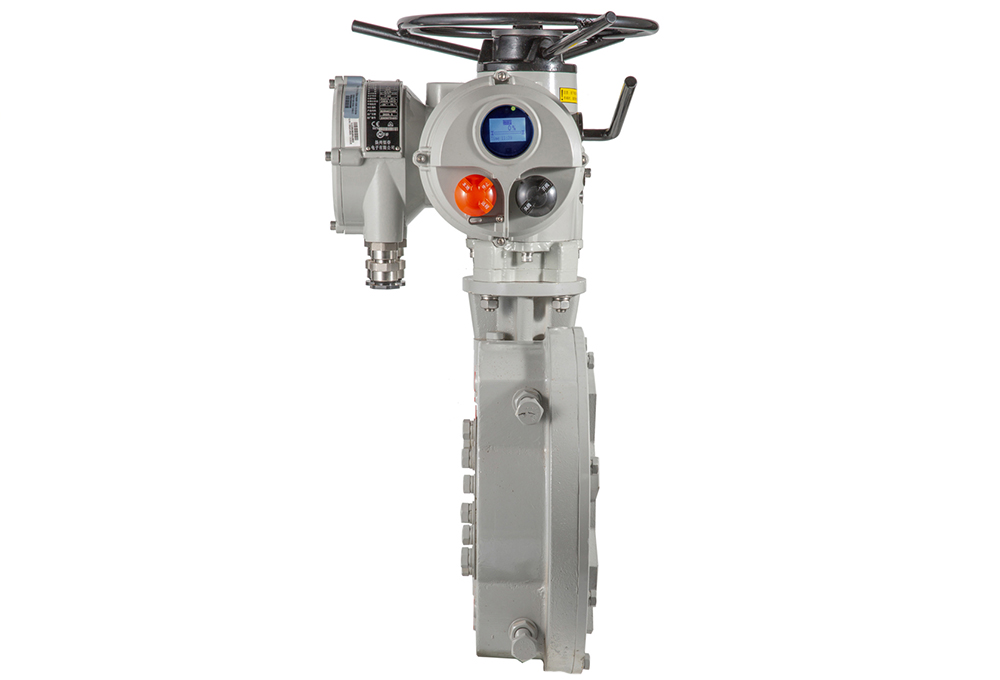

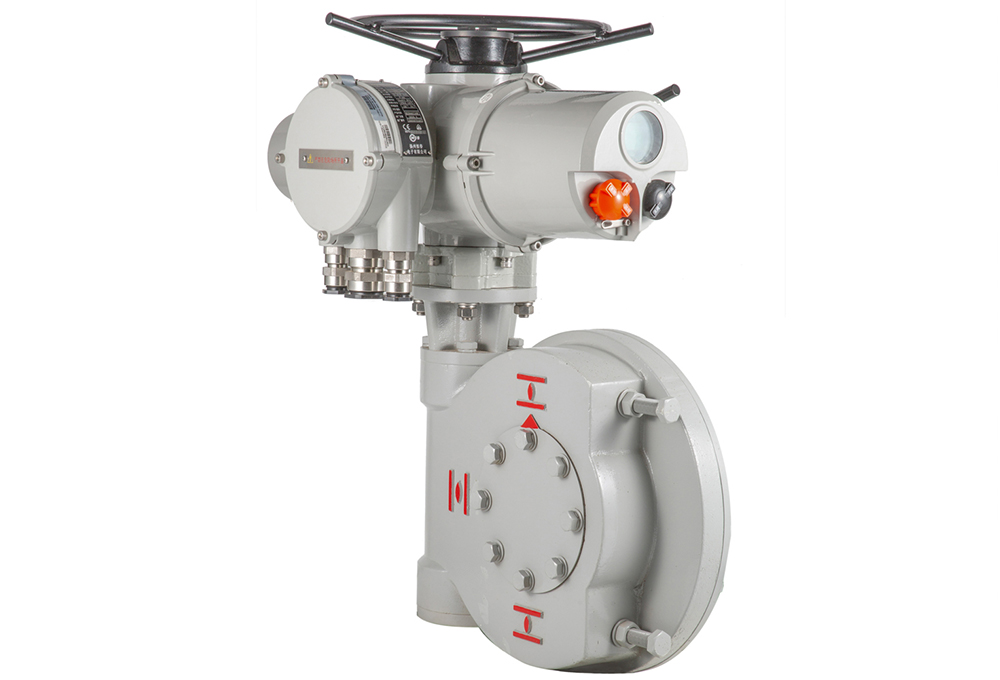

Многооборотный электропривод + четвертьоборотный редуктор для крутящего момента от 1000 Нм |
Цены указаны на модели с минимальной комплектацией.
Возможность расширенной гарантии: до 36 месяцев.
Предоставление тестовых образцов для проведения опытных испытаний.
Четвертьоборотные электроприводы используют для управления неполнооборотной запорной арматурой, устанавливаемой на трубопроводах. Оборудование применяется вместе с задвижками, шаровыми кранами, дисковыми и поворотными затворами. Приводы позволяют автоматизировать процесс подачи нефти и нефтепродуктов, воды, пара, конденсата, газа, щелочей, кислот и других сред — включая агрессивные и нагретые до высоких температур. Устройства востребованы во множестве отраслей: от жилищно-коммунальной сферы до тяжелой промышленности и энергетики.
Четвертьоборотные электроприводы «Ка-Бокс» серии KBXJ представляют собой интеллектуальные устройства, сконструированные с применением передовых технологий — в частности, SoC. Собственная система автодиагностики отслеживает перегрев, перегрузку, состояние цепей питания и последовательность фаз. Оборудование комплектуется высокоточными цифровыми датчиками. Приводы легко интегрируются в автоматизированные системы благодаря поддержке всех основных протоколов связи, включая Modbus, Profibus и Hart. Чтобы упростить работу с устройствами, оборудование оснащено ЖК-дисплеем и светодиодными индикаторами.
Специалисты компании «Кастом Инжиниринг» предоставят профессиональную помощь в подборе четвертьоборотного электропривода, а также обстоятельно ответят на любые вопросы об установке, настройке, эксплуатации и обслуживании. Цена оборудования зависит от комплектации и обсуждается индивидуально.
| Общие характеристики | ||
| Диапазон крутящего момента | Четвертьоборотный Прямой 40 – 1 000Нм |
С редуктором: до 500 000 Нм |
| Режимы работы | Открыть-закрыть | Регулирование |
| Материал корпуса | Алюминиевое литье | KBX180/KBX250/KBX300: Чугун с шаровидным графитом |
| Защита корпуса | ||
| Степень защиты | Стандарт: IP68 | |
| Температура окружающей среды | -60…+70 °С | |
| Внешняя антикоррозионная защита (ISO 12944) | Стандартное покрытие | АКЗ для работы в агрессивной среде в морских условиях и в химической промышленности |
| Защита двойным уплотнением | Для защиты электронных компонентов блок управления электроприводом полностью отделен от соединительной коробки |
|
| Класс взрывобезопасности | Exd II BT4/CT4 | |
| Электродвигатель | |
| Технические характеристики электродвигателя | Полностью герметичный короткозамкнутый двигатель переменного тока с воздушным охлаждением |
| Режим работы электродвигателя | S4: по стандарту МЭК 34-1-83, периодический кратковременный режим с пусками S2: используется для управления открытием/закрытием, номинальное время работы 15 минут |
| Класс изоляции F (по заказу возможен класс H) | |
| Встроенная защита от перегрева | |
| Легко демонтируемые шарикоподшипники с экраном от утечки масла |
|
| Механические характеристики | ||
| Редуктор | Самоблокирующийся на всех скоростях | |
| Маховик | Маховик не вращается при работе электропривода | Автоматическое отсоединение и присоединение маховика происходит без ручного управления |
| Выходной фланец | Фланец четвертьоборотного электропривода выполнен по стандарту ISO 5211 |
|
| Электрические характеристики | |
| Источник питания | Трёхфазный или однофазный Максимальное напряжение 690 В 50 Гц или 60 Гц |
| Предохранители | Самовосстанавливающийся предохранитель |
| Изоляционные свойства | Сопротивление изоляции между входной клеммой и корпусом не ниже 20 МОм Сопротивление изоляции между входной клеммой и клеммой питания не менее 50 Ом Сопротивление изоляции между клеммой питания и корпусом не менее 50 МОм |
| Датчик | |
| Положения | Измерение перемещения непосредственно на главном валу (прямое механическое соединение) Технология относительного кодирования Холла или технология абсолютного кодирования Диапазон измерений: 1.5 - 4096 импульсов на оборот приводной муфты |
| Крутящего момента | Определение крутящего момента путём измерения полезной мощности и тока электродвигателя от трёхфазного источника питания. Диапазон настройки: 40 - 120% от номинального крутящего момента электропривода Диапазон измерения: 10 - 100% от крутящего момента электропривода |
| Управление | |
| Управление электродвигателем |
Встроенный реверсивный пускатель электродвигателя (контактор переменного тока или твердотельное реле), автоматически определяет фазу питания. |
| Дисплей | ЖК дисплей с подсветкой |
| Переключатель дистанционного управления |
Команды управления: Напряжение: 10 - 36 В = / 60 - 250 В ~ Сухой контакт (при использовании вспомогательного источника питания 24 В = внутри электропривода) Отключение с помощью фотоэлектрической муфты Минимальный интервал между импульсами: 30 мс Время реверсирования вращения: 1 с (диапазон заводской настройки: 1 - 10 с) |
| Сигнальное реле | 4 реле: может быть выбран один из 27 информационных сигналов Конфигурация контактов: нормально разомкнутый или нормально замкнутый Минимальный ток: 40 мА для 5 В Максимальный ток: 5 A для 250 В ~ или 5 A для 30 В = (индуктивная нагрузка) Релейная плата опционально |
| Контрольное реле | Нормально замкнутый, токоведущая часть, контакт SPDT (один полюс - два направления) Минимальный ток: 10 мА для 5 В Максимальный ток: 5 A для 250 В ~ или 5 A для 30 В = (индуктивная нагрузка) |
| Регулировка пропорционального управления |
Входные (настройка) и выходные (обратная связь) сигналы полностью разделены Настройка сигнала (опционально) Входной сигнал: 4 - 20 мА Выходной сигнал: 4 - 20 мА Входной сигнал: 0 - 10 В Выходной сигнал: 0 - 20 мА (0 - 10 В с внешним сопротивлением) Аналоговый вход Ток: Импеданс 250 Ом Аналоговый выход Ток: Максимальная допустимая нагрузка при 24 В = составляет 750 Ом Основная погрешность: ±1% Возвратная разность: ≤1% Мёртвая зона: 0,5 - 10,0%, регулируемая Характеристики демпфирования: отсутствие осцилляции |
| Аккумуляторная батарея цепи управления |
Используется для отображения и обновления информации о положении селекторов (через сигнальное реле) при отключении питания |
| Настройка | |
| Настройка | Дистанционная настройка связи ИК Все настройки и параметры привода хранятся в энергонезависимой ферроэлектрической памяти с защитой паролем |
| Селекторы режимов управления |
Настройка может быть выполнена с помощью экрана ЖК дисплея и поворотного селектора Специальный инструмент не требуется Операционный селектор местного и дистанционного управления может быть заблокирован Селектор режима позволяет выбирать режим управления (Местный, Стоп, Дистанционный). При выборе режима Местный можно осуществлять местное управление. |
| Стандартизация и сертификация | Электропривод изготовлен в соответствии с ТУ 28.14.20-001-19110412-2024, а также отвечает требованиям: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» |
